¿Qué es el capacitor o condensador?

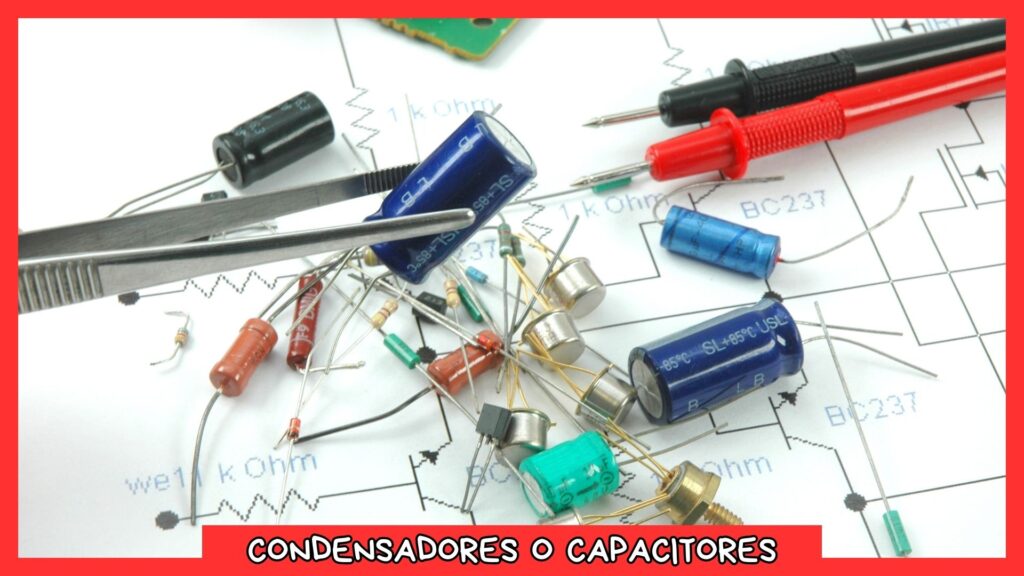

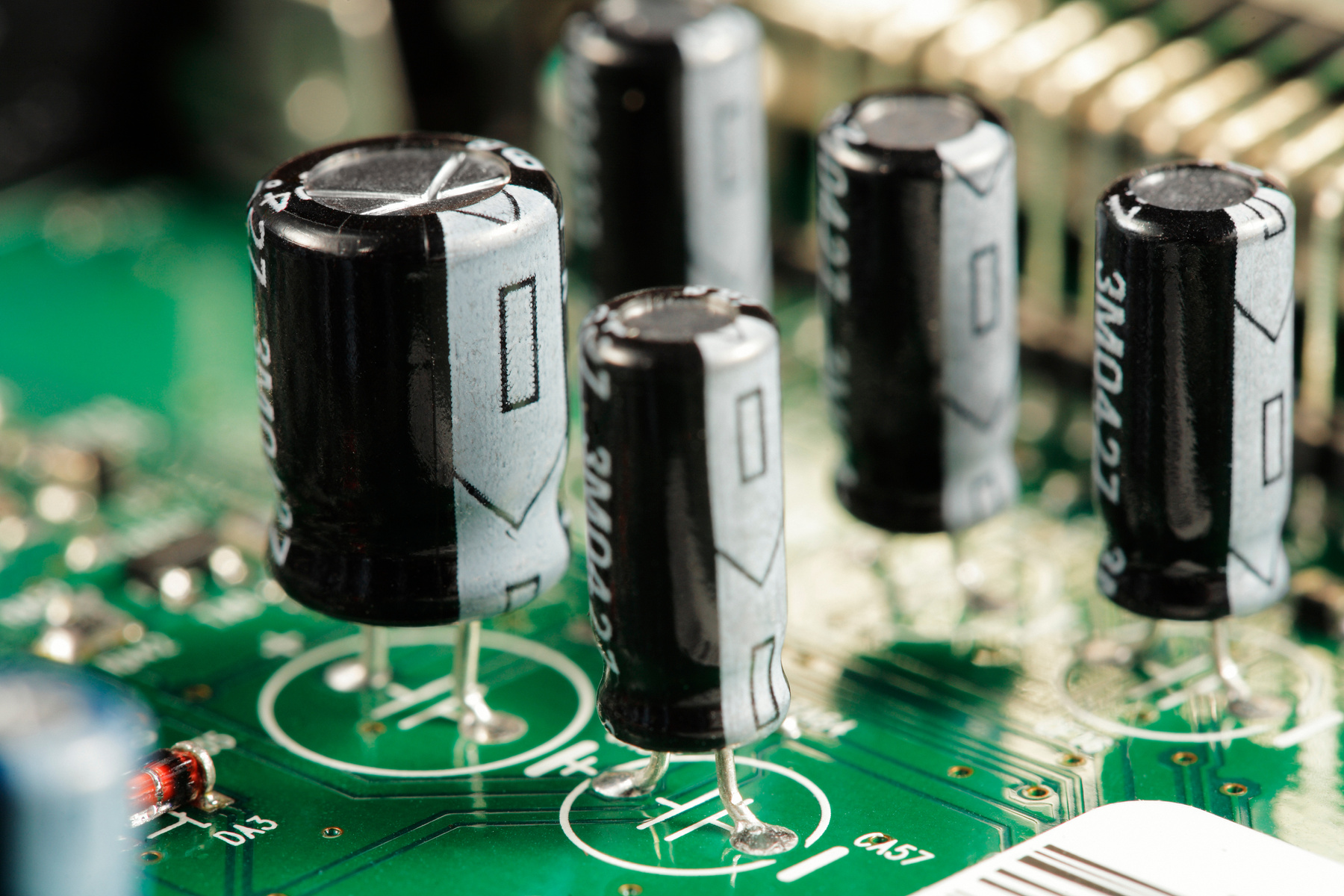

Un capacitor o condensador es un componente electrónico fundamental que se ​utiliza para almacenar y liberar energía en un circuito eléctrico.

Está compuesto principalmente por dos placas conductoras (llamadas armaduras) ​separadas por un material aislante conocido como dieléctrico.

Estas placas pueden estar hechas de materiales como aluminio o cobre, mientras ​que el dieléctrico puede ser aire, vidrio, cerámica, o algún polímero especial, ​dependiendo del tipo de capacitor.

Cuando se aplica una tensión eléctrica entre las dos placas del capacitor, se genera ​un campo eléctrico que provoca la acumulación de cargas opuestas en cada una de ​ellas.

Esta carga eléctrica almacenada es la energía que el capacitor puede liberar cuando ​el circuito lo requiere.

La capacidad de un capacitor para almacenar carga se mide en faradios (F), y ​depende de factores como el área de las placas, la distancia entre ellas y la constante ​dieléctrica del material que las separa.

Los capacitores tienen múltiples aplicaciones en la electrónica, como:

Filtración: Se utilizan para suavizar las señales de corriente alterna (AC) en circuitos ​de corriente continua (DC), eliminando ruidos o picos indeseados.

Acoplamiento y Desacoplamiento: En circuitos de audio y radiofrecuencia, los ​capacitores se emplean para separar distintas partes del circuito (acoplamiento) o ​para evitar que ciertas señales indeseadas afecten a otros componentes ​(desacoplamiento).

Almacenamiento de Energía: Los capacitores pueden liberar rápidamente la energía ​almacenada para aplicaciones que requieren un impulso de potencia temporal, ​como en cámaras fotográficas para el flash.

Resonancia: En combinación con inductores, los capacitores forman circuitos ​resonantes que son esenciales en radios, televisores, y otros dispositivos de ​comunicación.

¿Qué son los Capacímetros?

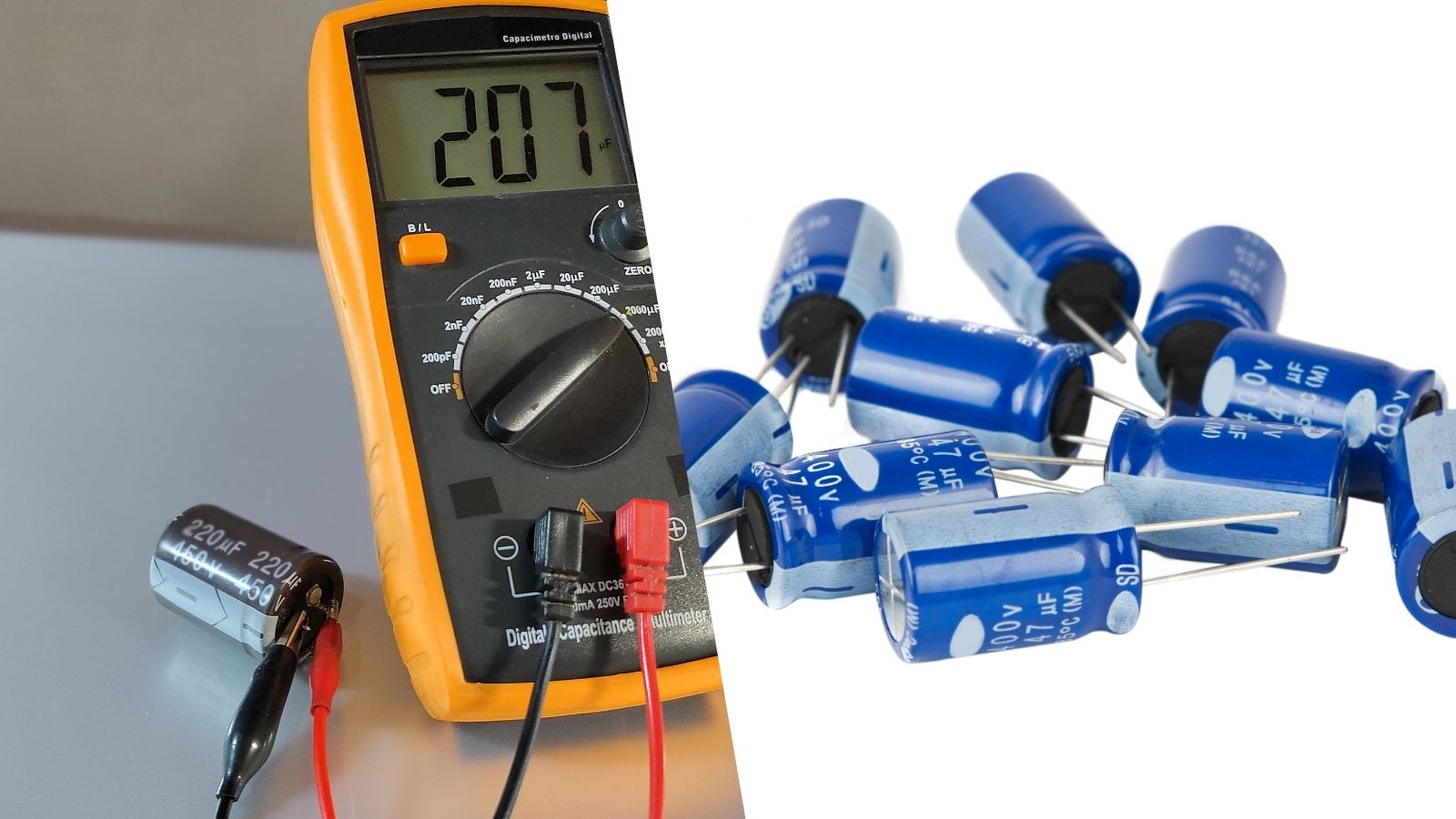

Los capacímetros son instrumentos de medición diseñados específicamente para ​determinar la capacidad eléctrica de un capacitor o condensador.

La capacidad de un capacitor como nombramos anteriormente, se mide en faradios ​(F), que es la unidad de medida en el Sistema Internacional de Unidades (SI).

Sin embargo, dado que los faradios son una unidad bastante grande, los ​capacímetros generalmente miden en subunidades como microfaradios (μF), ​nanofaradios (nF), o picofaradios (pF).

¿Cómo funcionan los capacímetros?

Los capacímetros funcionan midiendo la carga almacenada en un capacitor cuando ​se aplica un voltaje a sus terminales. El capacímetro calcula la capacitancia ​basándose en la relación entre la carga almacenada y el voltaje aplicado. Existen ​diferentes métodos para realizar esta medición:

Método de carga y descarga: Algunos capacímetros miden el tiempo que tarda un ​capacitor en cargarse y descargarse a través de una resistencia conocida. Este tiempo ​se relaciona con la capacitancia del componente y se usa para calcular su valor.

Método de puente: Otro tipo de capacímetro emplea un circuito de puente de ​Wheatstone modificado para medir la capacitancia mediante la comparación de ​voltajes en un circuito equilibrado.

Método de resonancia: En este método, el capacímetro mide la frecuencia de ​resonancia de un circuito formado por un inductor y el capacitor bajo prueba. La ​capacitancia se calcula a partir de esta frecuencia.

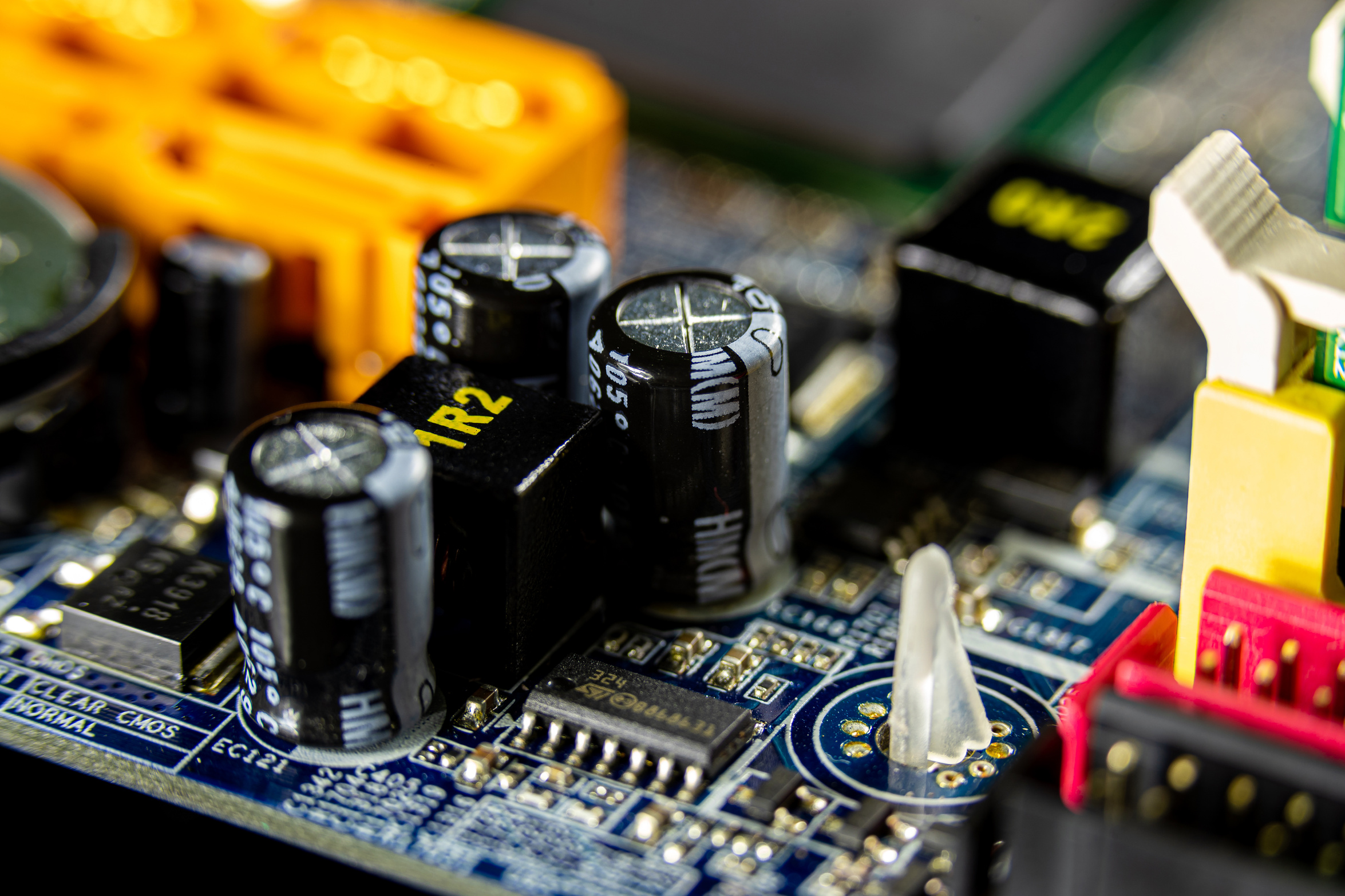

¿Por qué es importante que funcionen ​correctamente los condensadores?

Es crucial que los condensadores (o capacitores) estén en buen estado y tengan el ​valor correcto en cualquier circuito electrónico por varias razones fundamentales:

1. Estabilidad del Circuito:

Los condensadores desempeñan un papel vital en la estabilización del voltaje y el ​filtrado de señales en los circuitos. Si un condensador está defectuoso o tiene un ​valor incorrecto, puede introducir ruido, fluctuaciones de voltaje o picos indeseados ​que afecten el rendimiento y la estabilidad del circuito.

2. Función de Filtrado:

En fuentes de alimentación, los condensadores se utilizan para suavizar la corriente ​continua (DC) al filtrar los ruidos y picos de la corriente alterna (AC). Un condensador ​incorrecto o dañado puede dejar pasar más ruido de lo esperado, lo que podría ​dañar otros componentes sensibles o hacer que el dispositivo no funcione ​correctamente.

3. Protección de Componentes:

En circuitos de alta potencia o alta tensión, los condensadores protegen otros ​componentes al absorber picos de energía que podrían dañarlos. Si el condensador ​no tiene la capacitancia adecuada o está defectuoso, podría no absorber estos picos, ​lo que podría resultar en daños costosos o incluso en fallos completos del sistema.

4. Ajuste de Frecuencias:

En circuitos de radiofrecuencia (RF) y de audio, los condensadores son cruciales para ​ajustar las frecuencias de operación y para el acoplamiento entre diferentes etapas ​del circuito. Un valor de capacitancia incorrecto puede desajustar la frecuencia de ​resonancia, haciendo que el dispositivo funcione de manera ineficiente o fuera del ​rango deseado.

5. Almacenamiento de Energía:

En aplicaciones que requieren almacenamiento temporal de energía, como los ​flashes de cámaras fotográficas o sistemas de respaldo de memoria, los ​condensadores deben ser capaces de almacenar y liberar la energía necesaria de ​manera confiable. Si un condensador no tiene la capacitancia adecuada o está ​defectuoso, puede fallar en proporcionar la energía necesaria en el momento crítico, ​afectando el rendimiento del sistema.

6. Durabilidad del Circuito:

Los condensadores que no están en buen estado pueden tener fugas, cortocircuitos ​internos o una degradación de su capacidad, lo que puede causar fallos ​intermitentes o permanentes en el circuito. Mantener los condensadores en buen ​estado es esencial para la durabilidad y el funcionamiento a largo plazo del equipo ​electrónico.

7. Eficiencia Energética:

Condensadores incorrectos o defectuosos pueden hacer que un circuito consuma ​más energía de la necesaria, lo que reduce la eficiencia energética. Esto es ​particularmente crítico en dispositivos alimentados por baterías, donde la eficiencia ​es clave para prolongar la vida útil de la batería.

En resumen, los condensadores desempeñan roles clave en el funcionamiento de los ​circuitos electrónicos.

Si no están en buen estado o tienen valores incorrectos, pueden afectar ​negativamente la estabilidad, la eficiencia, la protección y el rendimiento general de ​los dispositivos electrónicos.

Mantener los condensadores en buen estado y asegurarse de que sean los ​adecuados para el circuito es esencial para el funcionamiento óptimo y la longevidad ​del equipo.

¿Qué es la ESR de un capacitor?

La resistencia serie equivalente (ESR, por sus siglas en inglés) de un condensador es ​una medida de la resistencia que el condensador presenta al paso de la corriente ​alterna (AC) cuando se encuentra en operación.

En otras palabras, la ESR es la resistencia interna que un condensador tiene debido a ​sus materiales y construcción.

¿Por qué existe la ESR?

Aunque idealmente un condensador debería almacenar y liberar energía sin pérdida ​alguna, en la práctica, siempre existe cierta resistencia interna dentro del ​condensador. Esta resistencia puede provenir de varios factores, como la resistencia ​del material dieléctrico, las conexiones internas, y los electrodos del condensador.

Importancia de la ESR

Pérdidas de Energía: La ESR contribuye a las pérdidas de energía dentro del ​condensador. Estas pérdidas se manifiestan como calor, lo que puede afectar la ​eficiencia del condensador y, en casos extremos, provocar su fallo debido al ​sobrecalentamiento.

Rendimiento en Alta Frecuencia: En aplicaciones de alta frecuencia, como en ​fuentes de alimentación conmutadas o circuitos de radiofrecuencia, una ESR alta ​puede limitar la capacidad del condensador para filtrar adecuadamente el ruido y ​las fluctuaciones de voltaje. Esto puede llevar a un mal funcionamiento del circuito.

Eficiencia Energética: En circuitos donde se requiere una alta eficiencia energética, ​como en dispositivos portátiles o sistemas con restricciones de energía, una ESR baja ​es crucial para minimizar las pérdidas y maximizar la eficiencia.

Durabilidad: Una ESR alta puede indicar un envejecimiento o deterioro del ​condensador. A medida que un condensador envejece, su ESR tiende a aumentar, lo ​que puede ser un indicio de que el componente está cerca del final de su vida útil.

Medición de la ESR

La ESR se mide en ohmios (Ω) y se puede medir utilizando un medidor de ESR, que ​es un dispositivo especializado diseñado para medir esta resistencia interna sin ​necesidad de desconectar el condensador del circuito. También puede medirse con ​otros instrumentos como los capacímetros que incluyen la función de medición de ​ESR.

Aplicaciones y Consideraciones

Condensadores Electrolíticos: La ESR es particularmente importante en los ​condensadores electrolíticos, que suelen tener una ESR más alta que otros tipos de ​condensadores. En aplicaciones sensibles, como en circuitos de audio o de alta ​frecuencia, se suelen preferir condensadores con una ESR baja.

Mantenimiento y Diagnóstico: Conocer la ESR de un condensador es útil para el ​mantenimiento y diagnóstico de circuitos electrónicos. Un aumento significativo en ​la ESR de un condensador puede ser un indicio de que el componente está fallando ​y necesita ser reemplazado.

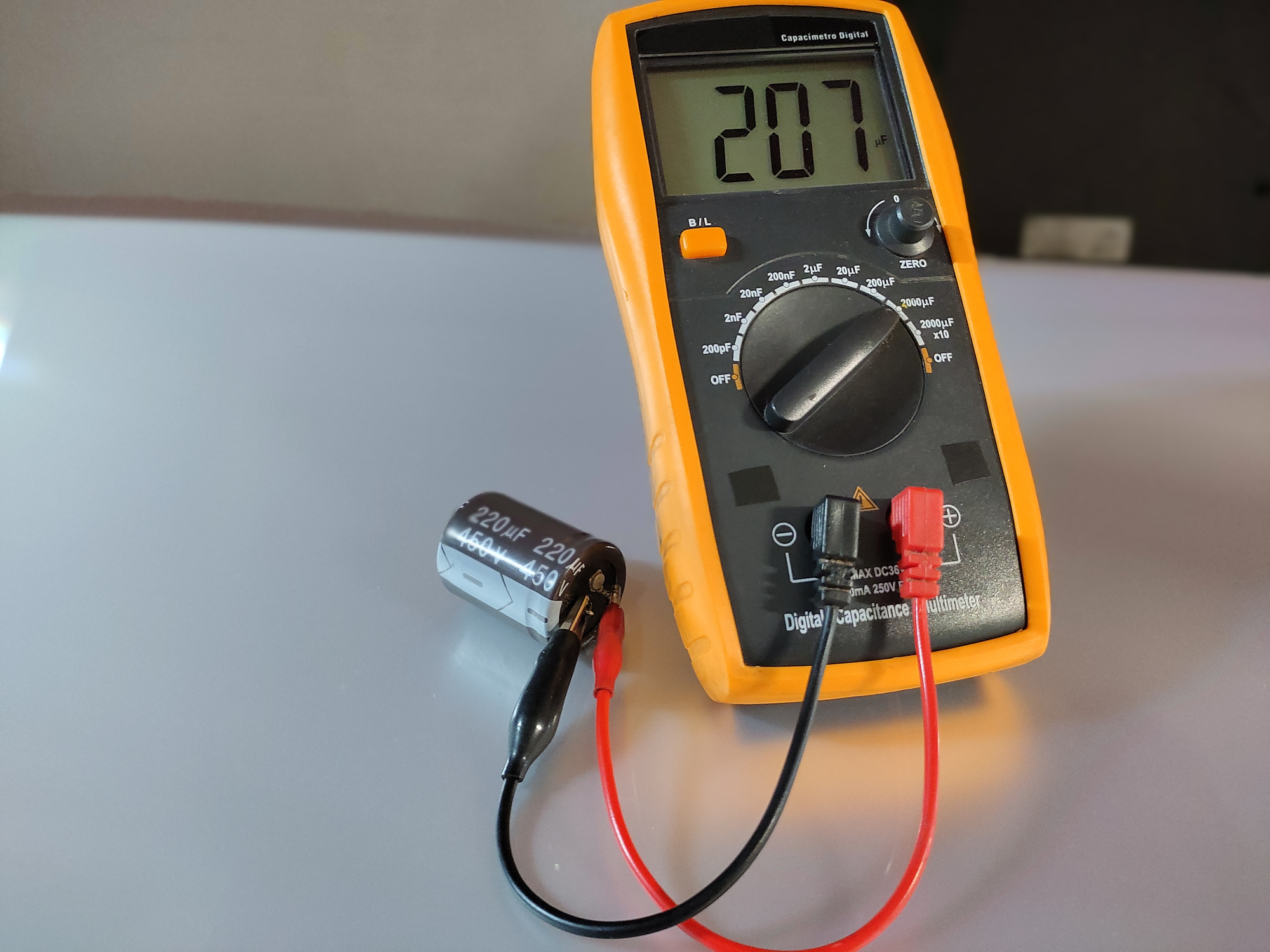

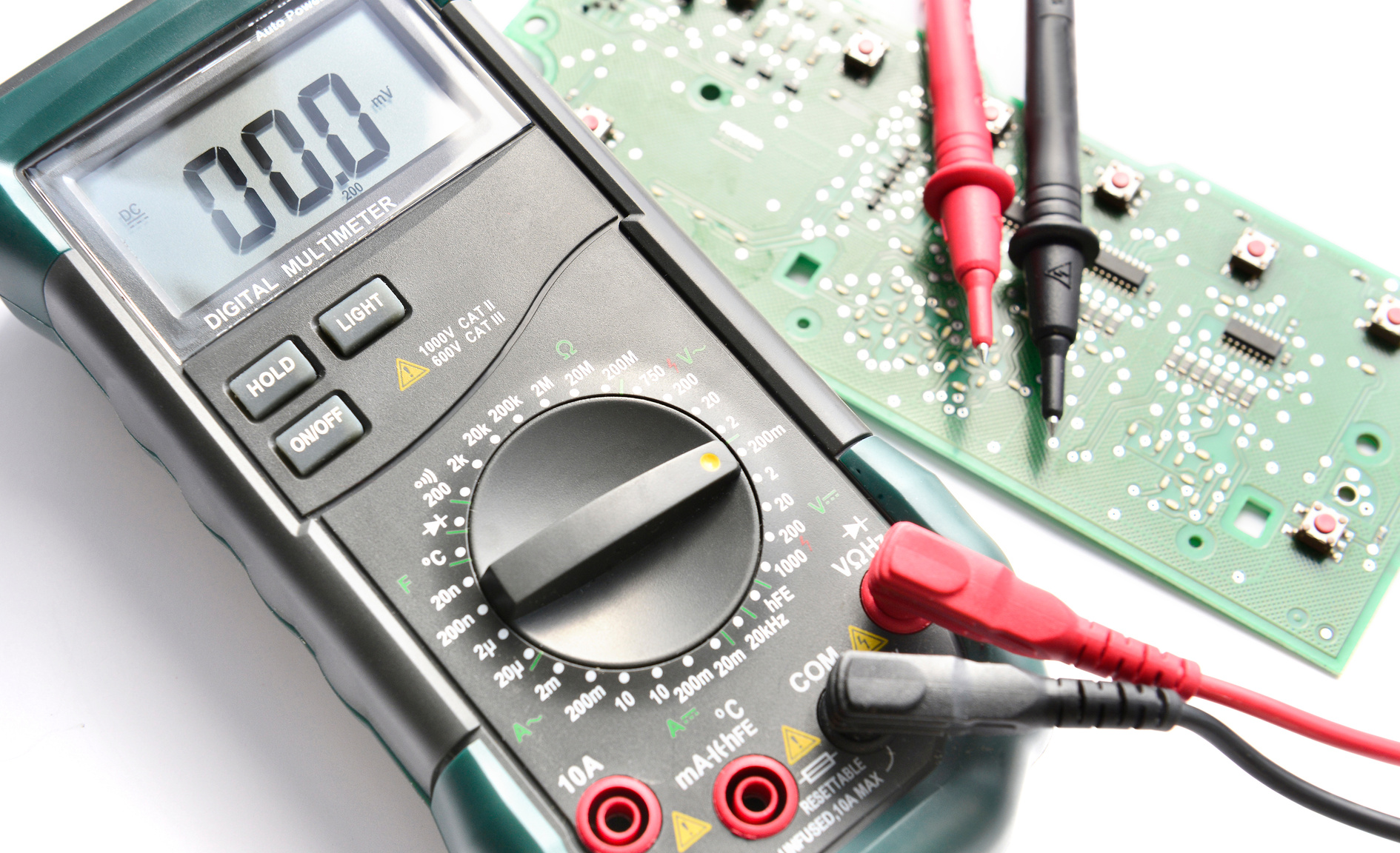

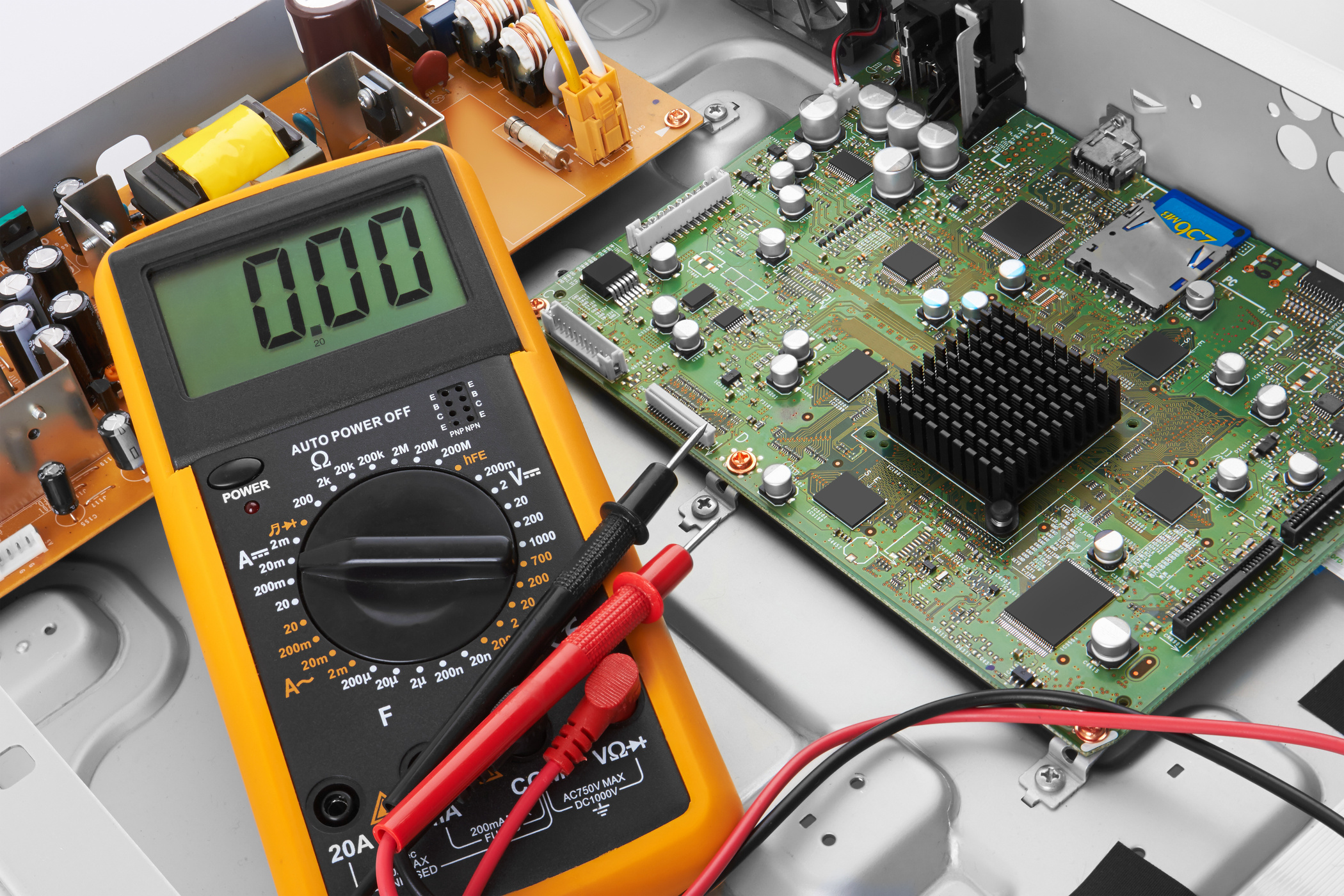

¿Cómo es el proceso de medición?

Colocar las puntas de medición en cada terminal correspondiente en el capacimetro. ​Luego si el equipo es autorango nos despreocupamos y procedemos a realizar la ​medición.

Caso contrario debemos seleccionar la escala conveniente procurando de elegir ​siempre la escala mas alta del equipo, en caso que no sepamos el valor de capacidad ​a medir siempre seleccionar el valor mas alto en la escala e ir bajando de a poco ​hasta dar con el valor correcto.

Es importante esperar un tiempo sobre todo en capacidades altas, para lograr que se ​estabilice la medición en pantalla.

Cuando estemos trabajando comprobando condensadores en una placa, es mejor ​de-soldarlos y sacarlos de la plaqueta debido a que el Capacímetro puede dar un ​valor erróneo ya que se formaría un equivalente en la medición por influencia de ​otros componentes.

Aunque hoy en día es común encontrar instrumentos que permiten realizar la ​medición sobre la plaqueta en cuestión.

Comúnmente falla en etapas de potencia en donde la temperatura es muy alta; esto ​hace que el condensador pierda el electrolítico depositado entre sus placas ​causando malfuncionamiento del circuito o produciendo un comportamiento ​errático.

La mayoría de los Capacímetros pueden medir condensadores desde escalas muy ​bajas como pico faradios y nanofaradios.

El límite en la capacidad que puede medir depende de la calidad del mismo y de su ​fabricante; comúnmente se los encuentra en rangos máximos de 10.000 o 20.000 ​mF, lo que es suficiente para hacer pruebas a los condensadores instalados en la ​mayoría de los equipos electrónicos.

Sus puntas de prueba generalmente son cortas para facilitar la medición, debido a ​que las puntas de prueba de gran longitud atraen las capacidades parásitas, lo que ​hace que las mediciones se puedan ver afectadas.

¿Un capacímetro o un Medidor de ESR?

La elección entre un capacímetro y un medidor de ESR depende de lo que necesitas ​medir y las aplicaciones en las que vayas a utilizarlos.

Ambos instrumentos sirven para evaluar diferentes aspectos de los condensadores, y ​la decisión entre uno u otro depende de tus necesidades específicas.

Capacímetro

Un capacímetro es un instrumento diseñado para medir la capacitancia de un ​condensador, es decir, la capacidad de un condensador para almacenar carga ​eléctrica.

Ventajas de un Capacímetro:

Medición de Capacitancia: Es ideal para verificar que un condensador tiene la ​capacitancia correcta, especialmente al fabricar o reparar equipos electrónicos.

Versatilidad: Puede medir una amplia gama de valores de capacitancia, desde ​pequeños condensadores en pF (picofaradios) hasta grandes condensadores en mF ​(milifaradios).

Sencillez: Fácil de usar y con resultados rápidos, lo que lo hace adecuado para uso en ​laboratorios, talleres o incluso en campo.

Desventajas:

No mide la resistencia serie equivalente (ESR), por lo que no proporciona información ​sobre las pérdidas internas del condensador ni sobre su estado general en términos ​de eficiencia energética.

Medidor de ESR

Un medidor de ESR está diseñado para medir la resistencia serie equivalente (ESR) ​de un condensador. Esta resistencia interna es crucial para determinar la salud y ​eficiencia del condensador, especialmente en aplicaciones de alta frecuencia o ​circuitos de potencia.

Ventajas de un Medidor de ESR:

Detección de Fallos: Es muy útil para diagnosticar fallos en condensadores sin ​necesidad de retirarlos del circuito, lo que facilita las reparaciones y el ​mantenimiento preventivo.

Evaluación de la Calidad: Permite evaluar si un condensador está funcionando ​eficientemente o si ha comenzado a degradarse, lo cual es crucial en circuitos que ​requieren alta fiabilidad.

Compatibilidad con Circuitos en Operación: Muchos medidores de ESR permiten ​medir la resistencia sin necesidad de desoldar el condensador, lo que ahorra tiempo ​en diagnósticos.

Desventajas:

No mide la capacitancia, por lo que no puede verificar si un condensador tiene el ​valor de capacitancia adecuado para una aplicación específica.

¿Cuál Deberías Elegir?

Si trabajas principalmente en diseño de circuitos o en tareas donde necesitas ​confirmar los valores de capacitancia de los condensadores, un capacímetro es la ​herramienta adecuada.

Si tu trabajo implica la reparación y el mantenimiento de equipos electrónicos, ​donde necesitas identificar condensadores defectuosos, especialmente en fuentes ​de alimentación o circuitos de alta frecuencia, un medidor de ESR es más adecuado.

Idealmente, tener ambos instrumentos sería lo mejor si te dedicas a un trabajo en ​electrónica donde se requieran tanto la medición de capacitancia como la ​evaluación de la salud general de los condensadores. Esto te permitirá realizar ​diagnósticos completos y garantizar la calidad y funcionamiento óptimo de los ​circuitos en los que trabajas.

¿Qué capacímetros nos ofrece el mercado?

Al elegir un capacímetro, es fundamental tener en cuenta varios aspectos que ​influirán en su precisión, rango de medición y facilidad de uso. El rango de medición ​es uno de los primeros factores a considerar.

Es importante que el capacímetro tenga un amplio rango, que cubra desde ​picofaradios (pF) hasta milifaradios (mF). Esto es crucial si se trabaja con diferentes ​tipos de circuitos, ya que permitirá medir tanto condensadores pequeños como ​grandes.

Además, la resolución y precisión del dispositivo son vitales, especialmente si se ​requiere alta exactitud en las mediciones, lo que es común en aplicaciones de alta ​precisión.

La facilidad de uso es otro aspecto clave. Un capacímetro con una pantalla digital ​grande y clara facilitará la lectura de los valores, especialmente en entornos con poca ​iluminación.

La automatización es una característica deseable, ya que algunos modelos ofrecen ​rangos de medición automáticos, simplificando su uso y reduciendo el riesgo de ​errores.

Si se necesita transportar el dispositivo, es recomendable optar por un modelo ​portátil y robusto, que sea fácil de manejar y resistente a posibles daños.

Además de las características básicas, es útil considerar capacímetros que ofrezcan ​funcionalidades adicionales.

Por ejemplo, algunos modelos avanzados también pueden medir la resistencia serie ​equivalente (ESR), lo que agrega valor al equipo si se necesita evaluar tanto la ​capacitancia como la ESR.

También hay modelos que permiten medir otros parámetros, como resistencia e ​inductancia, lo que puede ser útil para quienes requieren un instrumento más ​versátil y completo.

Las marcas reconocidas en la fabricación de capacímetros también juegan un papel ​importante en la decisión de compra.

Fluke, por ejemplo, es conocida por su precisión y durabilidad, aunque sus productos ​suelen tener un precio más elevado. Esta marca es ideal para profesionales que ​requieren alta fiabilidad.

Extech, por otro lado, ofrece una buena relación calidad-precio, con modelos que ​cubren un amplio rango de mediciones y son fáciles de usar.

Keysight/Agilent es otra opción popular, especialmente en entornos de laboratorio, ​debido a su alta precisión y construcción robusta.

Para quienes buscan opciones más económicas, UNI-T ofrece capacímetros ​accesibles que son adecuados para principiantes y usuarios de nivel intermedio.

El presupuesto disponible también influirá en la elección del capacímetro. Si se ​cuenta con un presupuesto limitado y no se necesitan características avanzadas, hay ​modelos más económicos de marcas como UNI-T o Mastech que son adecuados ​para tareas básicas de medición.

Sin embargo, si se necesita alta precisión y características avanzadas, la inversión en ​modelos de Fluke, Keysight o Extech puede justificarse por su rendimiento y ​durabilidad.

Antes de tomar una decisión, es recomendable revisar comentarios y reseñas de ​otros usuarios. Esto proporcionará una idea de cómo funciona el capacímetro en ​situaciones reales y ayudará a identificar posibles problemas o limitaciones.

Ya hemos visto diversas características generales de los equipos que necesitamos ​para nuestro entorno de trabajo. Les presentamos a continuación distintos ​capacímetros para tener en cuenta:

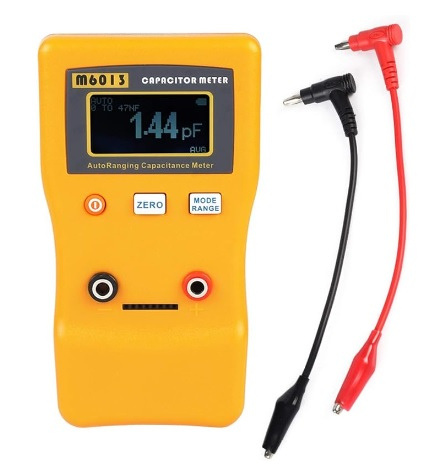

Este medidor de capacitancia con pantalla LCD ​grande de 128 x 64 ofrece una lectura clara de hasta 5 ​dígitos y un rango de medición ampliado que ​alcanza hasta 470 mF.

Destaca por su estabilidad en las lecturas, ​especialmente en valores pequeños, gracias a su ​función de promedio automático.

Es rápido y preciso, con una medición de 2200uF en ​solo 0.2 segundos, lo que reduce errores y mejora la ​confiabilidad.

Además, es fácil de usar, ya que permite el uso de un ​micro USB como fuente de alimentación externa, ​siendo ideal tanto para ingenieros profesionales ​como para entusiastas del bricolaje.

Este dispositivo mide la resistencia en serie dentro ​de un condensador utilizando una frecuencia de 100 ​kHz para eliminar la impedancia y obtener el valor ​real de la resistencia, lo que permite determinar si el ​condensador está en buen estado o dañado.

Con menos de 15 mV de CC o pico a pico aplicados, ​puede realizar pruebas de circuitos en componentes ​como TV, LCD y placas de audio.

Su diseño de terminal dual facilita la inspección ​rápida de condensadores y resistencias, y cuenta con ​una pantalla LCD retroiluminada para una lectura ​clara.

Es portátil y práctico, ideal para laboratorios, fábricas ​y entusiastas de la radio.

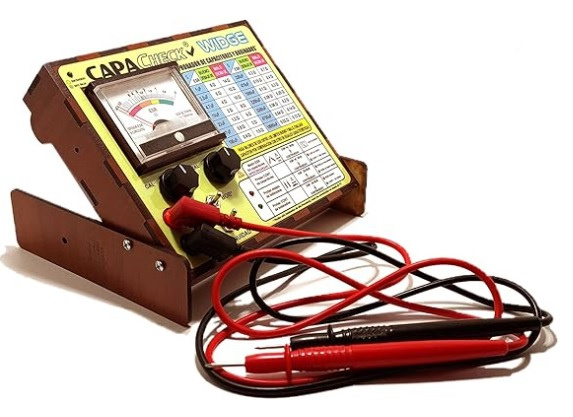

El medidor analógico de ESR (Resistencia Serie Equivalente) de capacitores ​en circuito es una herramienta fundamental para técnicos y aficionados en ​la reparación de dispositivos electrónicos. Su capacidad para medir ​condensadores directamente en la placa de circuito impreso, sin necesidad ​de desoldarlos, lo convierte en un dispositivo muy conveniente y eficiente.

Esta característica permite un diagnóstico rápido y preciso, ahorrando ​tiempo y reduciendo el riesgo de dañar componentes o pistas durante el ​proceso de reparación.

El medidor es versátil y está diseñado no solo para evaluar la ESR de los ​condensadores, sino también para probar la continuidad de bobinados. ​Esto es especialmente útil en la revisión de inductores, transformadores y ​otros componentes similares, donde la continuidad es un indicador clave de ​su estado.

El medidor cuenta con un selector que permite cambiar fácilmente entre la ​medición de condensadores y bobinas, lo que lo hace adaptable a ​diferentes necesidades de prueba.

En cuanto a su rango de medición, este dispositivo cubre una amplia gama ​de capacidades, permitiendo medir condensadores desde 1 hasta 10,000 ​microfaradios.

Esto lo hace adecuado para una variedad de aplicaciones, desde pequeñas ​reparaciones electrónicas hasta la evaluación de componentes en equipos ​más grandes y complejos.

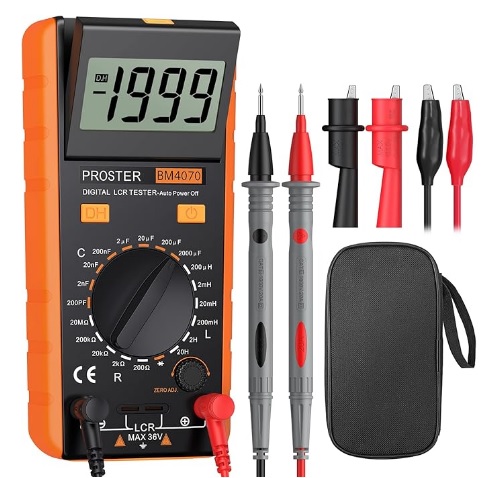

Este probador de condensadores es un medidor de ​capacitancia profesional certificado por CE, diseñado para ​ser fácil de usar y preciso.

Alimentado por una batería de 9V, ofrece bajo consumo de ​energía y es ideal para diversas aplicaciones, como análisis ​digital, selección y medición de capacitores desconocidos, ​entre otras.

Con una pantalla LCD, puede medir un amplio rango de ​capacitancias con alta precisión.

Además, incluye funciones útiles como la retención de datos ​y el botón de cero manual, lo que lo convierte en una ​herramienta confiable para experimentos y trabajos ​relacionados.

Todos los productos son rigurosamente inspeccionados ​antes del envío, garantizando la calidad.

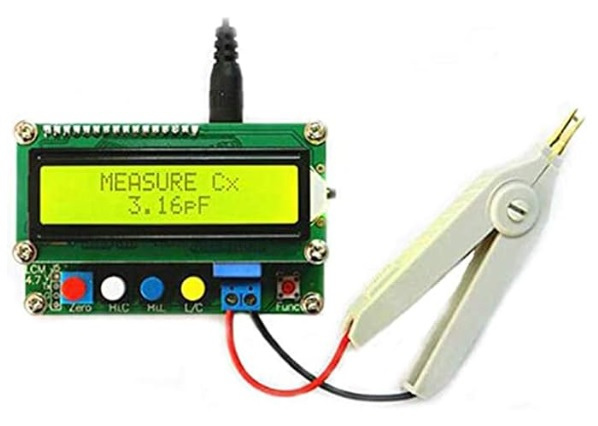

Este medidor digital de capacitancia e inductancia está equipado con una ​pantalla LCD de 1602 que muestra hasta 4 dígitos. Funciona con un voltaje ​de 5V y tiene un peso de 0.17 lb.

Su fuente de alimentación incluye una interfaz mini USB y un enchufe de ​CC de 5.5 mm. Con dimensiones de 80 x 50 x 30 mm, el dispositivo puede ​medir capacitancias desde 1 pF hasta 100 mF y inductancias de 1 µH a 100 H.

El medidor se destaca por su calibración en línea flexible, que garantiza una ​alta precisión de medición. Está diseñado con un microcontrolador de alta ​velocidad que mejora la precisión y resolución, ideal para pruebas de valores ​pequeños y aplicaciones en transformadores de suministro de potencia de ​microondas y conmutación.

Los parámetros calibrados se almacenan en la memoria FLASH del ​microcontrolador, evitando la pérdida de datos cuando el dispositivo se ​apaga.

El paquete incluye el medidor digital de alta precisión, un cable mini USB y ​está listo para ofrecer mediciones precisas en una amplia gama de ​aplicaciones.

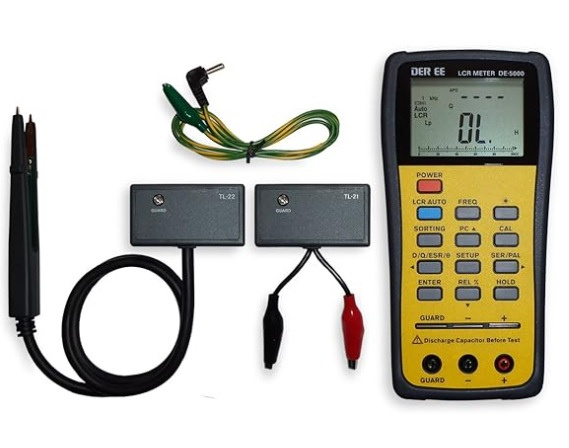

Este medidor LCR de alta precisión cuenta con una pantalla ​dual de 19999/9999 y está diseñado para medir inductancia, ​capacitancia y resistencia. Además, proporciona parámetros ​secundarios como el factor de disipación (D), el factor de calidad ​(Q), el ángulo de fase, y la resistencia en serie o paralela (ESR o ​Rp).

El medidor opera en modo totalmente automático para la ​medición de impedancia de corriente alterna (CA) y resistencia ​de corriente continua (CC), permitiendo a los usuarios medir ​componentes L/C/R directamente en el modo inteligente ​"AUTO-LCR" sin necesidad de seleccionar manualmente la tecla ​de función.

Ofrece la posibilidad de medir componentes en modo serie o ​paralelo, adaptándose automáticamente a la impedancia del ​dispositivo bajo prueba (DUT). Los usuarios pueden elegir entre ​frecuencias de prueba de 100Hz, 120Hz, 1kHz, 10kHz y 100kHz.

El medidor incluye un modo de "Clasificación" que facilita la ​clasificación rápida de múltiples componentes. Entre los ​accesorios estándar se incluyen un manual en PDF en inglés, ​una batería DC9V, un estuche de cable de prueba de cocodrilo ​(TL-21), un estuche de pinzas SMD (TL-22) y una línea de ​protección (TL-23). La opción de conexión IR a USB no está ​incluida en el paquete
