Introducción

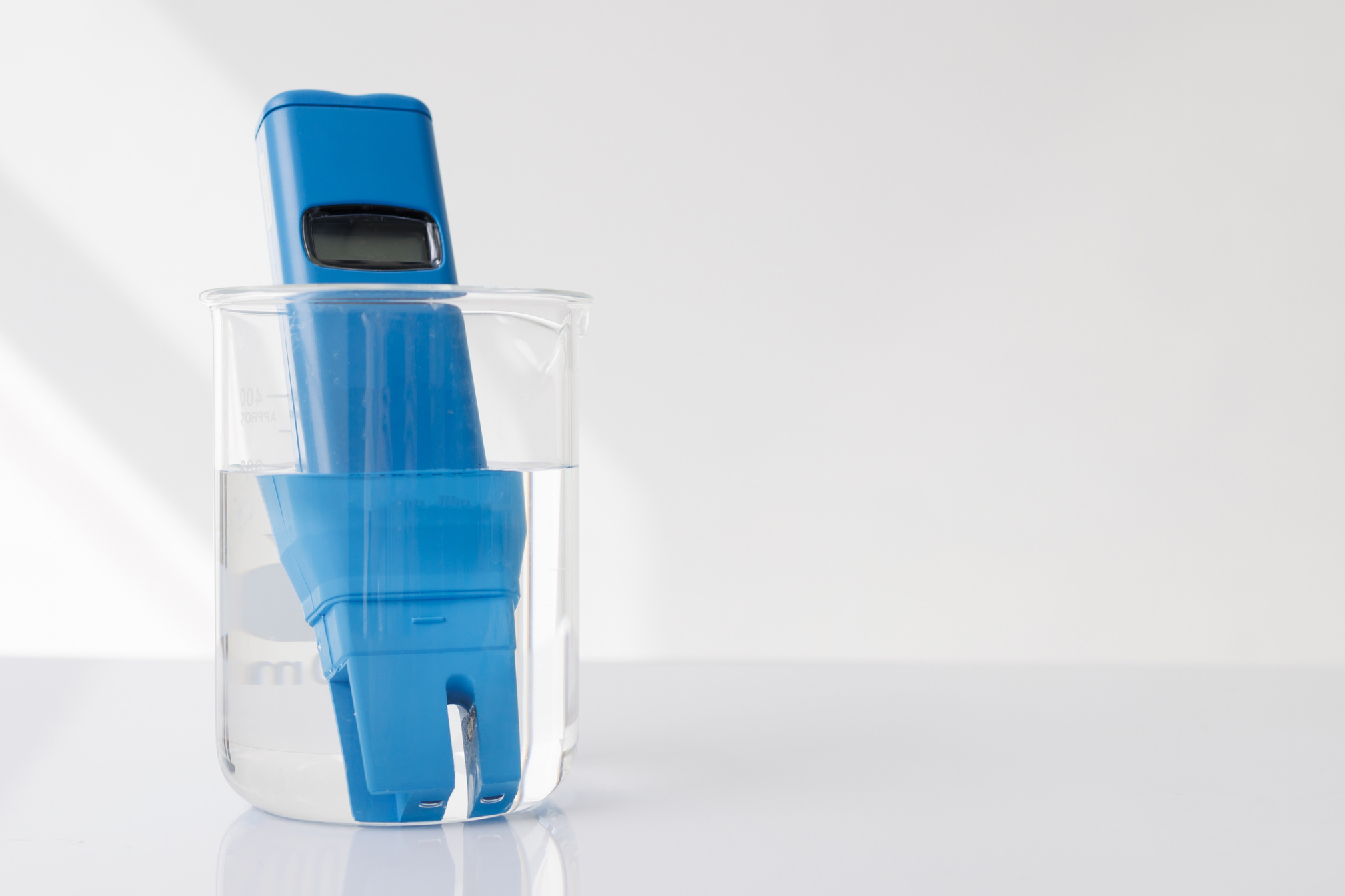

Los conductímetros son instrumentos esenciales en la medición de la conductividad eléctrica de líquidos, un parámetro crucial en una variedad de aplicaciones industriales, científicas y ambientales.
Estos dispositivos permiten cuantificar la capacidad de una solución para conducir corriente eléctrica, proporcionando información valiosa sobre su composición y concentración de iones.
La conductividad, medida en microsiemens por centímetro (µS/cm) o milisiemens por centímetro (mS/cm), es un indicador directo de la concentración de sales, ácidos y bases disueltas en una solución, y se utiliza para monitorear y controlar procesos en numerosas industrias.
La Importancia de la Conductividad
La conductividad eléctrica de un líquido es una propiedad fundamental en campos como el tratamiento de agua, la química analítica, la agricultura y la industria alimentaria.
En el tratamiento de agua, por ejemplo, medir la conductividad ayuda a evaluar la pureza del agua y a detectar contaminantes.
En la industria química, la conductividad se utiliza para controlar la concentración de soluciones y para asegurar que los productos finales cumplan con las especificaciones requeridas.
En agricultura, la conductividad del suelo proporciona información sobre la salinidad y la disponibilidad de nutrientes para las plantas.
En la industria alimentaria, se usa para controlar el proceso de producción y asegurar la calidad del producto final.
Principio de funcionamiento de los Conductímetros
El principio de funcionamiento de los conductímetros se basa en la medición de la conductividad eléctrica de una solución.
La conductividad eléctrica es una medida de la capacidad de una solución para conducir corriente eléctrica, y esta capacidad depende de la concentración de iones en la solución.
A continuación, se detalla el funcionamiento de un conductímetro:
1. Concepto Básico de Conductividad
La conductividad de una solución es una propiedad que describe cómo una solución permite el flujo de corriente eléctrica a través de ella. Esta capacidad de conducción se debe a la presencia de iones disueltos en el líquido. En soluciones acuosas, los iones se disocian a partir de sales, ácidos o bases, y la cantidad de estos iones determina cuán bien conduce la solución la electricidad.
2. Medición de Resistencia
El conductímetro mide la resistencia eléctrica de una solución para calcular su conductividad. La resistencia eléctrica es inversamente proporcional a la conductividad: cuanto menor es la resistencia, mayor es la conductividad. En esencia, el conductímetro aplica una corriente eléctrica a través de la solución y mide la resistencia al flujo de corriente. Esta medición se realiza mediante electrodos que están en contacto con la solución.
3. Estructura del Conductímetro
Un conductímetro típico consta de los siguientes componentes:
Electrodos: Dos electrodos (generalmente hechos de materiales conductores como acero inoxidable o platino) se sumergen en la solución. Estos electrodos están conectados a una fuente de corriente y a un medidor de resistencia.
Fuente de Corriente: Una fuente de corriente eléctrica se aplica a través de los electrodos. La corriente viaja entre los electrodos a través de la solución.
Medidor de Resistencia: El medidor de resistencia mide la caída de voltaje a través de la solución y calcula la resistencia eléctrica basada en la ley de Ohm. La resistencia es el resultado de la oposición que presenta la solución al flujo de corriente.
4. Cálculo de la Conductividad

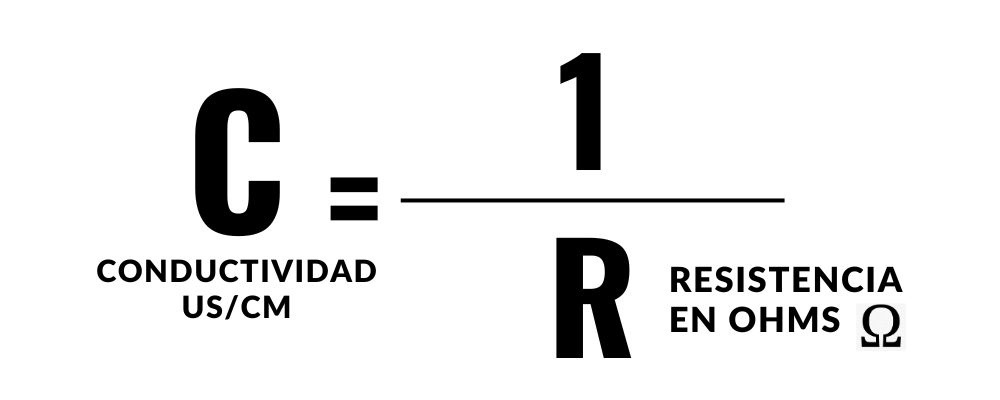

Una vez que se mide la resistencia, el conductímetro calcula la conductividad utilizando la siguiente fórmula:
Donde la resistencia es la oposición al flujo de corriente medida en ohmios. La conductividad se expresa típicamente en microsiemens por centímetro (µS/cm) o milisiemens por centímetro (mS/cm).
5. Corrección de Temperatura
La conductividad de una solución puede variar con la temperatura. Para obtener resultados precisos, muchos conductímetros incluyen sensores de temperatura que ajustan la lectura de conductividad en función de la temperatura medida. Esto se realiza aplicando un factor de corrección que compensa las variaciones debidas a cambios en la temperatura.
6. Calibración del Conductímetro
Para asegurar la precisión de las mediciones, los conductímetros deben ser calibrados regularmente. La calibración se realiza utilizando soluciones estándar con conductividades conocidas. Ajustar el conductímetro a estas soluciones estándar permite asegurar que las mediciones sean precisas y confiables.
Tipos de Conductímetros y sus Características
Los conductímetros son herramientas esenciales para medir la conductividad eléctrica de líquidos, un parámetro fundamental en diversas aplicaciones industriales, científicas y ambientales.
Existen varios tipos de conductímetros, cada uno diseñado para satisfacer necesidades específicas en la medición de conductividad. A continuación, se exploran los principales tipos de conductímetros y sus características distintivas.

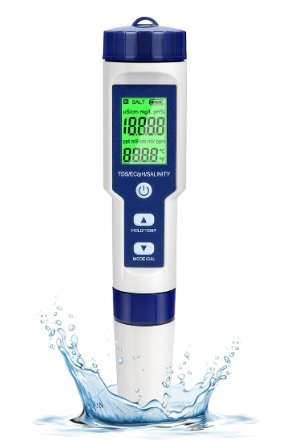

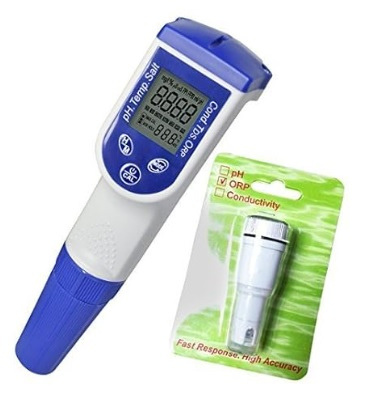

Los conductímetros portátiles son dispositivos compactos y ligeros, diseñados para ofrecer movilidad y facilidad de uso en el campo.
Estos instrumentos son ideales para aplicaciones donde la portabilidad es crucial, como pruebas rápidas de agua en ubicaciones remotas. Funcionan con baterías recargables o desechables, permitiendo su uso en lugares sin acceso a fuentes de energía.
Su interfaz es generalmente simple, con una pantalla digital que muestra la lectura de la conductividad, y son valorados por su facilidad de uso.
Aunque no siempre ofrecen la precisión de modelos más avanzados, su capacidad para realizar mediciones en tiempo real en diversos entornos los hace muy útiles para técnicos y científicos que necesitan resultados inmediatos.
En contraste, los conductímetros de bancada están diseñados para usarse en un laboratorio o en una ubicación fija.
Estos dispositivos ofrecen una alta precisión y estabilidad, siendo ideales para aplicaciones que requieren un alto grado de exactitud. Los conductímetros de bancada suelen contar con pantallas más grandes y avanzadas, que permiten la visualización de datos detallados y la generación de gráficos.
Además, pueden incluir funcionalidades adicionales como ajustes automáticos de temperatura y almacenamiento de datos. Su robustez y precisión los hacen adecuados para laboratorios de investigación, control de calidad industrial y cualquier aplicación que requiera un análisis detallado de la conductividad.

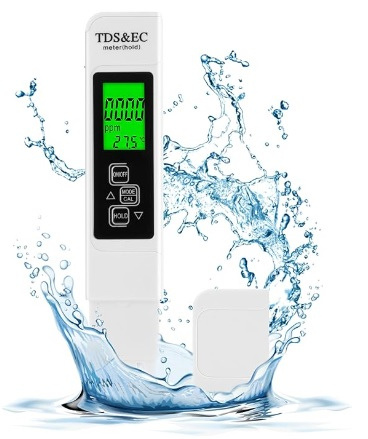

Los conductímetros de mano son una variante ergonómica de los modelos portátiles, diseñados para medir conductividad con una sola mano de manera rápida y precisa. Estos dispositivos ofrecen una excelente portabilidad y son útiles para pruebas rápidas en campo y en laboratorios.
Su diseño compacto y sencillo facilita su uso en entornos donde la movilidad es importante, y suelen ser más accesibles en términos de costo en comparación con los modelos de bancada.
Aunque no ofrecen la misma profundidad de funciones que los modelos avanzados, son suficientes para aplicaciones básicas de medición de conductividad.
Los conductímetros de proceso están diseñados para integrarse en sistemas de monitoreo de procesos industriales.
Estos instrumentos se caracterizan por su durabilidad y resistencia a condiciones extremas, como altas temperaturas y ambientes corrosivos.
Los conductímetros de proceso permiten la medición continua de la conductividad, y su capacidad para integrarse con sistemas de control automático facilita el monitoreo en tiempo real.
Son esenciales en plantas industriales y estaciones de tratamiento de agua, donde la monitorización constante y fiable es crucial para el control de procesos y la garantía de calidad.
Por último, los conductímetros de alta precisión están diseñados para aplicaciones que requieren mediciones extremadamente exactas.
Estos dispositivos proporcionan la máxima resolución y precisión, y son ideales para investigaciones científicas avanzadas y aplicaciones en industrias de alta tecnología.
Incluyen opciones avanzadas para calibración y ajuste fino, y pueden medir en rangos muy amplios.
Además, a menudo ofrecen funciones adicionales como análisis de datos complejos y conectividad a software especializado, lo que permite una evaluación exhaustiva y detallada de las muestras.
Cada tipo de conductímetro tiene características específicas que lo hacen adecuado para diferentes aplicaciones.
Al seleccionar un conductímetro, es importante considerar factores como el rango de medición, la precisión requerida, y la facilidad de uso.
Evaluar la robustez del dispositivo y sus capacidades adicionales también puede ser crucial dependiendo del entorno en el que se utilizará.
Conociendo las opciones disponibles, se puede elegir el conductímetro que mejor se adapte a las necesidades específicas de medición y análisis.
Relación de la Conductividad y la Temperatura
La conductividad eléctrica de un líquido es una medida de su capacidad para conducir una corriente eléctrica, y esta propiedad está estrechamente relacionada con la temperatura.
Entender cómo la temperatura afecta la conductividad es fundamental para interpretar correctamente las mediciones y realizar ajustes precisos. A continuación, se exploran los aspectos clave de esta relación.
Efectos de la Temperatura en la Conductividad
1. Aumento de la Conductividad con la Temperatura
En general, la conductividad eléctrica de la mayoría de las soluciones acuosas aumenta con la temperatura. Este fenómeno se debe a varios factores:
Disociación Aumentada: A medida que la temperatura aumenta, las moléculas del solvente (como el agua) se mueven más rápidamente. Este aumento en el movimiento térmico facilita la disociación de los solutos en iones, aumentando así la cantidad de iones libres en la solución que contribuyen a la conductividad.
2. Compensación de Temperatura
Debido a la relación directa entre temperatura y conductividad, muchos conductímetros están equipados con sistemas de compensación de temperatura. Estos sistemas ajustan las lecturas de conductividad para tener en cuenta las variaciones de temperatura y proporcionar resultados más precisos. La compensación de temperatura se realiza mediante un factor de corrección, que es específico para cada tipo de solución y se basa en la variación típica de la conductividad con la temperatura.
3. Curvas de Compensación
Los fabricantes de conductímetros a menudo proporcionan curvas de compensación de temperatura para diferentes soluciones. Estas curvas permiten ajustar las lecturas de conductividad para que sean comparables en diferentes condiciones de temperatura. Es importante consultar las especificaciones del fabricante para entender cómo se aplican estas curvas en tu equipo y en tus aplicaciones específicas.
Ejemplos de Efectos de la Temperatura en la Conductividad
1. Agua de Grifo
En el agua de grifo, la conductividad aumenta aproximadamente entre 1% y 2% por cada grado Celsius de aumento en la temperatura. Esto se debe a la mayor movilidad de los iones a medida que el agua se calienta, lo que permite una conducción eléctrica más eficiente.
2. Soluciones Ácidas y Básicas
En soluciones ácidas y básicas, la relación entre conductividad y temperatura puede ser más pronunciada debido a la alta concentración de iones en estas soluciones. Por ejemplo, en soluciones de ácido clorhídrico o hidróxido de sodio, un aumento en la temperatura puede provocar un aumento significativo en la conductividad, debido a la mayor disociación de los ácidos o bases en iones.
3. Soluciones de Sales
En soluciones salinas, la temperatura puede afectar la solubilidad de las sales. A medida que la temperatura aumenta, la solubilidad de muchas sales aumenta, lo que lleva a una mayor concentración de iones y, por ende, a una mayor conductividad.
Consideraciones para Medir Conductividad
Calibración en Temperatura Específica: Es recomendable calibrar el conductímetro a la temperatura en la que se realizarán las mediciones para asegurar la precisión. La mayoría de los equipos modernos permiten calibrar y compensar automáticamente la temperatura, pero es crucial seguir las instrucciones del fabricante.
Ajuste de Lecturas: Cuando se mide la conductividad en condiciones de temperatura variadas, es importante ajustar las lecturas utilizando las curvas de compensación de temperatura o las funciones automáticas de compensación del equipo.
Condiciones Ambientales: Además de la temperatura, otros factores ambientales como la presión y la presencia de sustancias químicas pueden influir en la conductividad. Es útil tener en cuenta estos factores al interpretar las mediciones.
Cuidados y mantenimiento de los Conductímetros
El adecuado cuidado y mantenimiento de los conductímetros son esenciales para garantizar su funcionamiento óptimo y prolongar su vida útil. Estos equipos, que son vitales para medir la conductividad de líquidos, requieren atención regular para asegurar la precisión de las mediciones y evitar problemas operativos. A continuación se describen las prácticas recomendadas para el cuidado y mantenimiento de conductímetros.
Limpieza de Electrodos y Celdas
Una de las tareas más importantes en el mantenimiento de un conductímetro es la limpieza de los electrodos y las celdas de medición. Los electrodos, que están en contacto directo con la solución, pueden acumular residuos, sales u otros contaminantes que afectan la precisión de las mediciones. Después de cada uso, especialmente si se mide una solución con alta concentración de sólidos o contaminantes, se deben limpiar cuidadosamente con agua destilada o una solución de limpieza recomendada por el fabricante. Es importante seguir las instrucciones del fabricante para evitar daños en los electrodos.
Calibración Regular
La calibración es crucial para mantener la precisión de un conductímetro. Los conductímetros deben calibrarse regularmente utilizando soluciones estándar con conductividades conocidas. La frecuencia de calibración depende del uso del equipo y de los requisitos de precisión, pero como regla general, se recomienda calibrar el equipo al menos una vez al día antes de realizar mediciones importantes. Utilizar soluciones de calibración frescas y correctamente conservadas garantiza lecturas precisas y confiables.
Almacenamiento Adecuado
El almacenamiento adecuado del conductímetro es fundamental para protegerlo de daños y asegurar su buen funcionamiento. Los conductímetros deben almacenarse en un lugar seco y libre de polvo, y fuera de la exposición directa a luz solar y cambios bruscos de temperatura. Los electrodos deben mantenerse en soluciones preservadoras si están diseñados para ello. Además, es aconsejable almacenar el conductímetro en su estuche original o en un contenedor adecuado que lo proteja de golpes y contaminantes.
Revisión de la Batería y el Suministro de Energía
Para los modelos portátiles y de mano que funcionan con baterías, es importante verificar regularmente el estado de las baterías y reemplazarlas cuando sea necesario. Las baterías descargadas o defectuosas pueden afectar el rendimiento del equipo y las mediciones. Para los modelos que se conectan a una fuente de energía externa, asegúrate de que el cableado y los conectores estén en buen estado y libre de daños.
Inspección de Componentes y Conexiones
Realizar inspecciones regulares de los componentes y conexiones del conductímetro ayuda a identificar problemas potenciales antes de que se conviertan en fallos graves. Revisa los cables, conectores y electrodos para detectar signos de desgaste, corrosión o daño. La detección temprana de estos problemas permite realizar reparaciones o reemplazos oportunos, evitando interrupciones en el uso del equipo.
Actualización de Software y Firmware
Para conductímetros que cuentan con software o firmware actualizable, es importante mantener el software actualizado para beneficiarse de mejoras en el rendimiento y correcciones de errores. Consulta con el fabricante sobre la disponibilidad de actualizaciones y sigue las instrucciones para realizar el proceso de actualización de manera segura.
Seguridad y Protección
Siempre sigue las recomendaciones del fabricante para el uso seguro del conductímetro. Utiliza el equipo de acuerdo con las instrucciones proporcionadas y evita someterlo a condiciones para las que no está diseñado. Protege el equipo de líquidos que puedan causar daños, como los solventes y soluciones químicas agresivas, a menos que el conductímetro esté específicamente diseñado para resistir estos productos.
Documentación y Registro
Mantén un registro detallado del mantenimiento y las calibraciones realizadas. Documentar la frecuencia de calibración, las limpiezas realizadas y cualquier reparación o ajuste ayuda a monitorear el estado del equipo y a programar el mantenimiento preventivo. Este registro también es útil en caso de que se presenten problemas y se necesiten realizar diagnósticos.
Calibración de los Conductímetros
La calibración de los conductímetros es un proceso esencial para garantizar mediciones precisas y confiables de la conductividad eléctrica de líquidos. Este proceso asegura que el dispositivo proporcione lecturas correctas y se ajuste a estándares conocidos. A continuación, se detalla el procedimiento general para calibrar un conductímetro, junto con algunas recomendaciones y consideraciones importantes.
Procedimiento General de Calibración
1. Preparación del Equipo y del Área de Trabajo
Antes de comenzar la calibración, asegúrate de que el conductímetro esté limpio y en buen estado de funcionamiento. Revisa que los electrodos y celdas estén libres de contaminantes y que el equipo esté correctamente conectado. Prepara un área de trabajo limpia y libre de interferencias para realizar la calibración.
2. Selección de Soluciones de Calibración
Utiliza soluciones estándar con valores de conductividad conocidos para calibrar el conductímetro. Estas soluciones, a menudo llamadas soluciones patrón o estándar, vienen con concentraciones precisas de conductividad y deben ser frescas y correctamente almacenadas. Las soluciones de calibración pueden incluir valores típicos como 1 µS/cm, 10 µS/cm, 100 µS/cm, 1 mS/cm, etc., dependiendo del rango de medición del conductímetro.
3. Limpieza y Preparación de los Electrodos
Limpia los electrodos del conductímetro con agua destilada o una solución limpiadora recomendada para eliminar cualquier residuo o contaminante. Luego, seca los electrodos con cuidado utilizando un paño limpio o papel sin pelusa. Asegúrate de que los electrodos estén secos antes de sumergirlos en las soluciones de calibración para evitar la dilución de las soluciones y obtener lecturas precisas.
4. Calibración Inicial
Para iniciar la calibración, enciende el conductímetro y selecciona el modo de calibración en el menú del dispositivo, si está disponible. Sumérge los electrodos en la primera solución de calibración, cuya conductividad es cercana al rango de medición que se utilizará. Asegúrate de que los electrodos estén completamente sumergidos y que no haya burbujas de aire atrapadas alrededor de ellos.
5. Ajuste y Configuración
Sigue las instrucciones del fabricante para ajustar el conductímetro. Esto puede implicar ingresar el valor conocido de la solución de calibración en el dispositivo o esperar a que el conductímetro ajuste automáticamente la lectura para coincidir con el valor de la solución. Una vez que la lectura se estabilice y coincida con el valor de la solución estándar, confirma la calibración.
6. Repetición con Soluciones Adicionales
Para una calibración más precisa, repite el proceso utilizando otras soluciones estándar con valores de conductividad diferentes. Esto permite que el conductímetro sea calibrado en varios puntos, lo que mejora la precisión a lo largo de todo su rango de medición. Asegúrate de limpiar y secar los electrodos entre cada medición para evitar la contaminación cruzada.
7. Verificación de la Calibración
Después de calibrar el conductímetro con las soluciones estándar, verifica la precisión del dispositivo midiendo una o más de las soluciones utilizadas durante la calibración. Las lecturas deben coincidir con los valores conocidos de las soluciones. Si las lecturas son incorrectas, repite el proceso de calibración.
8. Documentación
Registra los detalles de la calibración, incluyendo las soluciones utilizadas, los valores obtenidos, y cualquier ajuste realizado. Mantener un registro detallado ayuda a monitorear la precisión del conductímetro y a programar calibraciones futuras.
Consideraciones Adicionales
Frecuencia de Calibración: La frecuencia de calibración depende del uso del conductímetro. Para aplicaciones críticas o de alta precisión, es recomendable calibrar el equipo al inicio de cada jornada de trabajo o después de cada uso intensivo. En aplicaciones menos exigentes, una calibración mensual puede ser suficiente.
Condiciones Ambientales: La temperatura y otras condiciones ambientales pueden afectar las mediciones. Algunos conductímetros incluyen compensación automática de temperatura, pero es importante tener en cuenta las condiciones durante la calibración y operación.
Soluciones de Calibración: Utiliza soluciones de calibración de alta calidad y dentro de su fecha de caducidad. Las soluciones deben ser almacenadas correctamente para mantener su precisión.
Mantenimiento de Electrodos: Los electrodos deben ser revisados y reemplazados si muestran signos de desgaste o daño. Los electrodos en mal estado pueden afectar la precisión de las mediciones y la calibración.
¿Qué Conductímetro comprar?
Elegir el conductímetro adecuado depende de varios factores, incluyendo el tipo de aplicación, el entorno de uso, y el presupuesto disponible. A continuación, se presentan consideraciones detalladas para ayudarte a seleccionar el conductímetro que mejor se adapte a tus necesidades:
1. Determina el Uso Principal
Aplicaciones en Laboratorio: Si necesitas un conductímetro para un laboratorio, considera modelos de bancada que ofrecen alta precisión y características avanzadas, como compensación automática de temperatura, almacenamiento de datos y análisis de múltiples puntos de calibración.

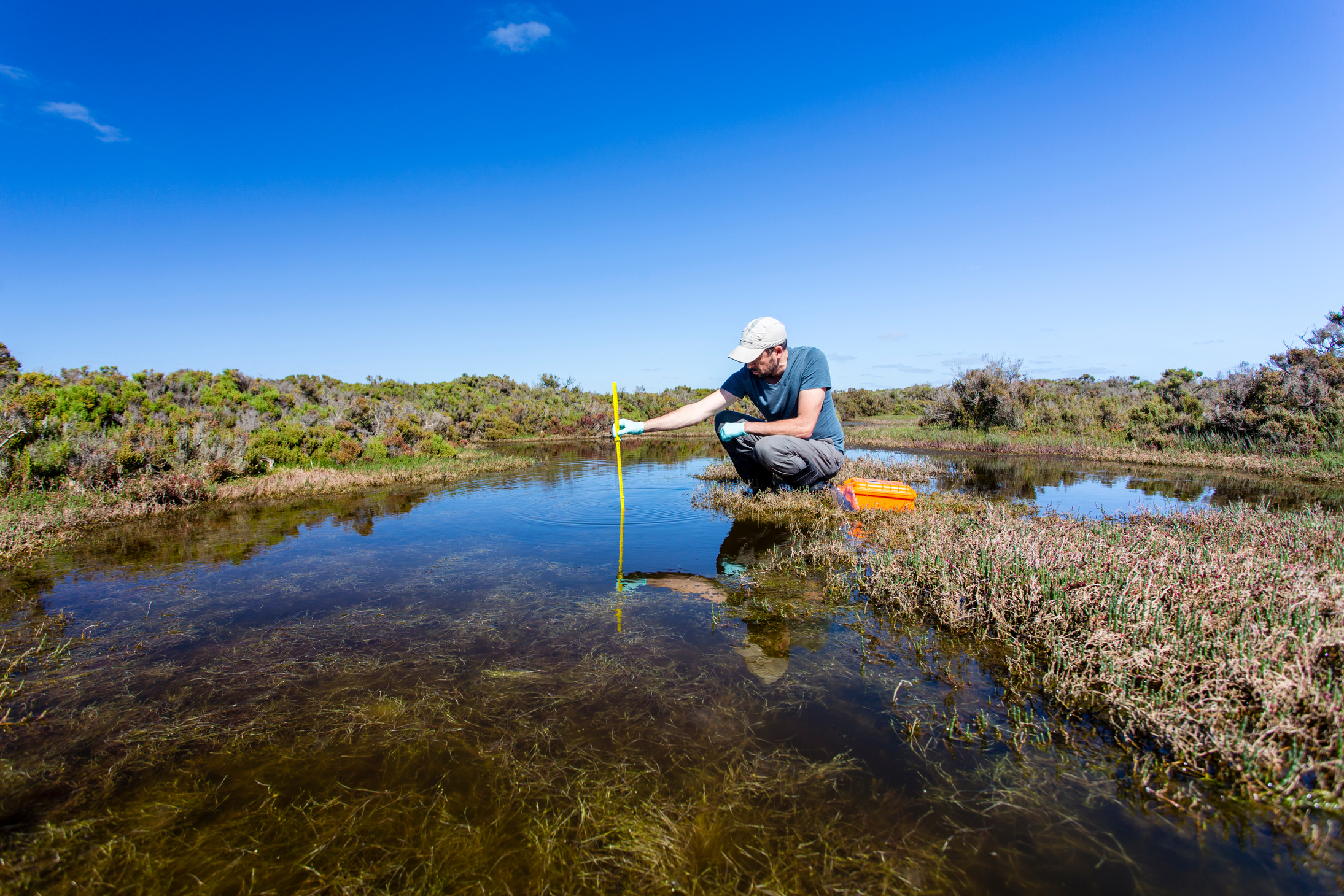

Uso en Campo o Portátil: Para aplicaciones en campo o donde se requiere movilidad, un conductímetro portátil o de mano es más adecuado. Estos modelos son compactos, fáciles de usar y suelen funcionar con baterías. Asegúrate de que tenga una buena durabilidad y resistencia a condiciones externas.
Aplicaciones Industriales: Si necesitas un conductímetro para monitoreo continuo en procesos industriales, un conductímetro de proceso integrado es la mejor opción. Estos dispositivos están diseñados para ser robustos y resistentes, y pueden integrarse con sistemas de control automático.
2. Considera el Rango de Medición
El rango de medición del conductímetro debe ser adecuado para las concentraciones de conductividad que necesitas medir. Los conductímetros suelen tener rangos que van desde microsiemens por centímetro (µS/cm) hasta milisiemens por centímetro (mS/cm). Asegúrate de que el dispositivo cubra el rango específico de tu aplicación.
3. Verifica la Precisión y Resolución
La precisión y resolución del conductímetro son cruciales para obtener mediciones exactas. Verifica las especificaciones del dispositivo para asegurarte de que cumple con los requisitos de precisión de tu aplicación. Los modelos de laboratorio suelen ofrecer una mayor precisión en comparación con los portátiles.
4. Compensación de Temperatura
La conductividad se ve afectada por la temperatura, por lo que un conductímetro con compensación automática de temperatura (ATC) es esencial para obtener lecturas precisas en diferentes condiciones térmicas. Asegúrate de que el conductímetro que elijas tenga esta función, especialmente si se utilizará en entornos con variaciones de temperatura.
5. Facilidad de Uso y Mantenimiento
El conductímetro debe ser fácil de usar y mantener. Busca características como una interfaz intuitiva, pantallas grandes y claras, y opciones para calibración sencilla. La facilidad para limpiar y mantener los electrodos y las celdas de medición también es importante.
6. Tipo de Electrodos
Considera el tipo de electrodos que usa el conductímetro. Los electrodos deben ser adecuados para las soluciones que vas a medir y deben ser fáciles de limpiar y reemplazar. Algunos electrodos están diseñados para resistir la corrosión o para aplicaciones específicas, como medir soluciones con alta salinidad.
7. Características Adicionales
Dependiendo de tus necesidades, es posible que desees características adicionales como:
Almacenamiento de Datos: Para registrar y analizar datos a lo largo del tiempo.
Conectividad: Para integración con software de análisis o sistemas de control.
Capacidad de Ajuste de pH: En algunos modelos, la conductividad se mide junto con el pH para aplicaciones más completas.
8. Reputación del Fabricante y Soporte
Investiga la reputación del fabricante y la disponibilidad de soporte técnico. Optar por marcas conocidas y confiables asegura la calidad del equipo y la disponibilidad de soporte en caso de problemas. Verifica también la disponibilidad de repuestos y accesorios.
9. Presupuesto
Finalmente, considera el presupuesto disponible. Los conductímetros pueden variar significativamente en precio, desde modelos básicos y económicos hasta equipos de alta gama con características avanzadas. Evalúa el costo en función de las características y precisión que necesitas, y busca el mejor equilibrio entre costo y funcionalidad.

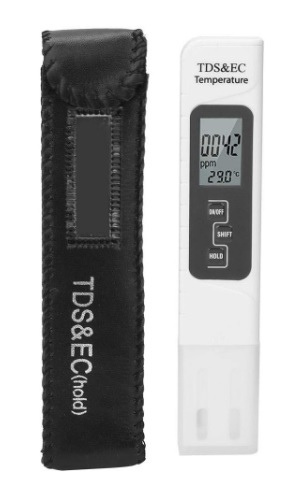

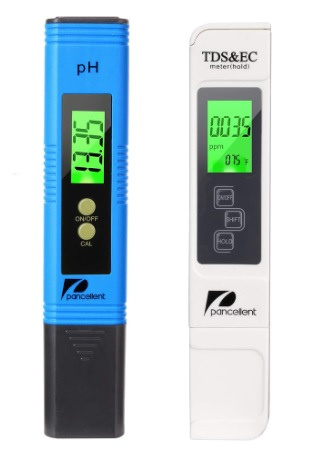

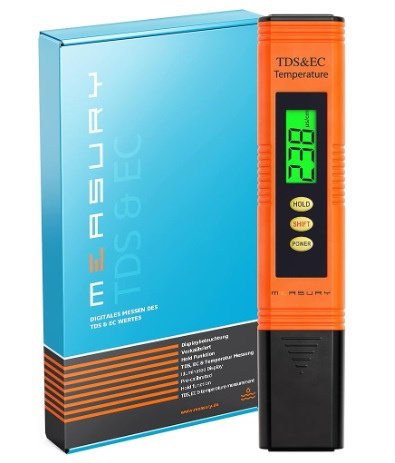

Conductímetros del mercado
Seguidamente, veremos un listado de los diferentes instrumentos que encontramos en el mercado. De acuerdo a tu presupuesto podrás encontrar desde los más económicos hasta equipos con mayores características y prestaciones:
Quizás te puede interesar
Caudalímetros
Tabla de Contenidos Introducción Los caudalímetros son dispositivos diseñados para medir la cantidad de fluido que pasa a través de un conducto o tubería en
Detectores de Gases
Tabla de Contenidos Introducción Los detectores de gases son dispositivos esenciales en una amplia variedad de industrias y entornos laborales, diseñados para detectar la presencia

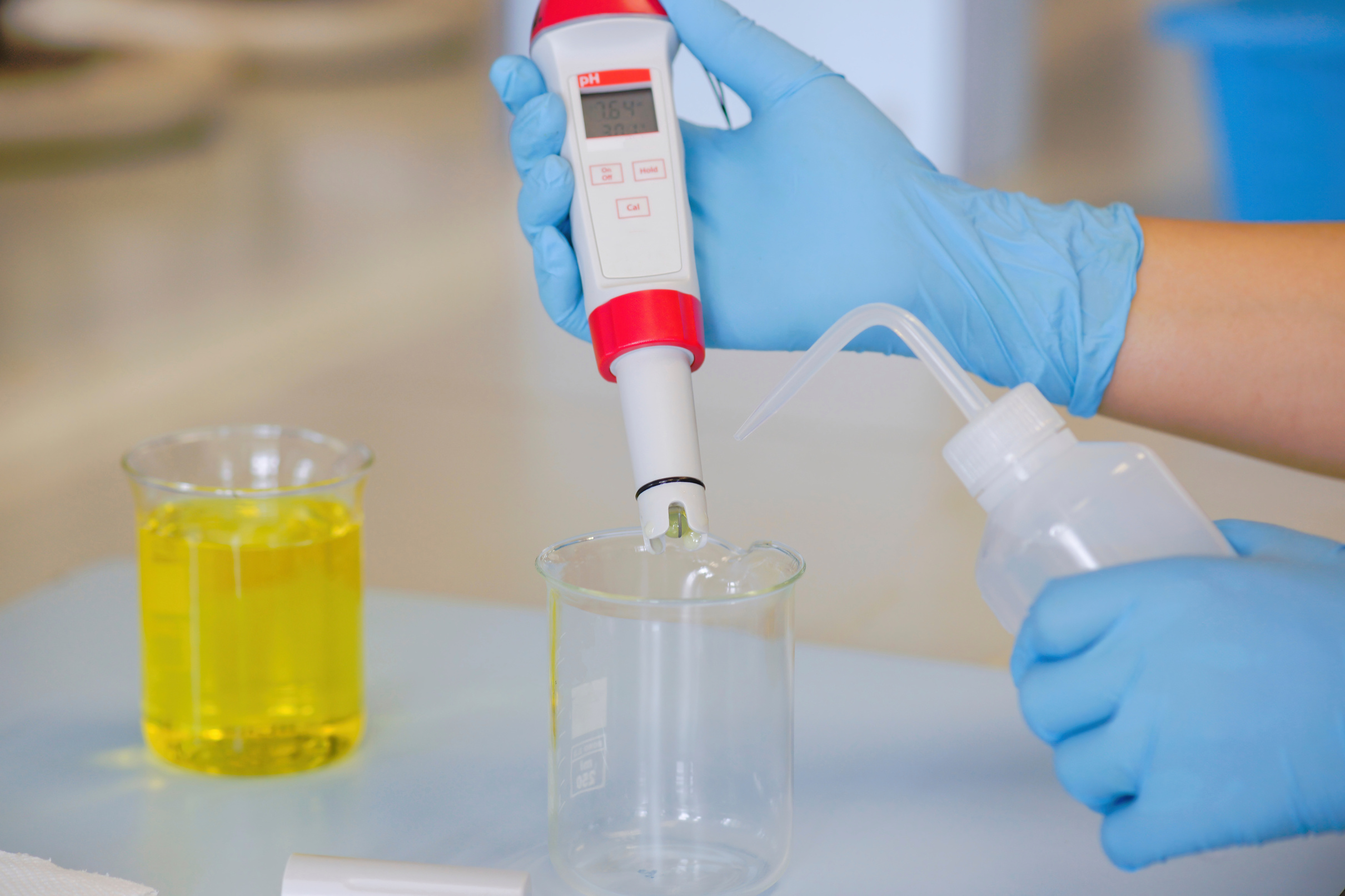

Medidores de PH
