Tabla de Contenidos
Introducción
Los electrodos y sus accesorios son componentes fundamentales en los sistemas de medición de pH, utilizados en una amplia variedad de aplicaciones industriales, científicas, y ambientales.
El pH, que mide la acidez o alcalinidad de una solución, es un parámetro crítico en procesos que van desde el tratamiento de agua hasta la fabricación de productos químicos y alimentos.
Para obtener mediciones precisas y confiables de pH, es esencial contar con electrodos de alta calidad y accesorios adecuados que complementen su funcionamiento.
Electrodos y Accesorio para PH: ¿Qué necesitamos?
El electrodo de pH es el sensor que detecta la actividad de los iones de hidrógeno en una solución y genera una señal eléctrica proporcional al pH.
Existen diferentes tipos de electrodos de pH, cada uno diseñado para aplicaciones específicas.
Los electrodos de vidrio, por ejemplo, son los más comunes y se utilizan en la mayoría de las aplicaciones generales.
Estos electrodos cuentan con una membrana de vidrio sensible al pH que interactúa con la solución, permitiendo la medición precisa del pH.
Además del electrodo de vidrio estándar, existen electrodos especializados para entornos más complejos o agresivos.
Los electrodos de pH combinados, que integran un electrodo de referencia y un electrodo de medición en una sola unidad, son ideales para aplicaciones donde se requiere una mayor estabilidad y facilidad de uso.
También hay electrodos diseñados específicamente para medir el pH en muestras de alta temperatura, soluciones viscosas o con alta concentración de sólidos.
Los accesorios para la medición de pH, como soluciones de calibración, limpiadores y protectores de electrodos, son igualmente importantes para garantizar la precisión y longevidad de los electrodos.
Las soluciones de calibración, que son tampones de pH conocidos, se utilizan para ajustar y verificar la exactitud del electrodo antes de realizar mediciones.
El mantenimiento regular del electrodo con soluciones limpiadoras ayuda a eliminar cualquier contaminante que pueda afectar la precisión de la medición.
Por último, los protectores y soluciones de almacenamiento mantienen el electrodo en condiciones óptimas cuando no está en uso, prolongando su vida útil.
¿Cómo está constituído un Electrodo de PH?
Un electrodo de pH es un dispositivo de medición esencial que se utiliza para determinar la acidez o alcalinidad de una solución.
Está diseñado con precisión para detectar la concentración de iones de hidrógeno (H⁺) en una solución y convertir esta actividad química en una señal eléctrica que puede interpretarse como un valor de pH.
Para comprender mejor su funcionamiento, es importante explorar cómo está construido un electrodo de pH y el principio detrás de su operación.

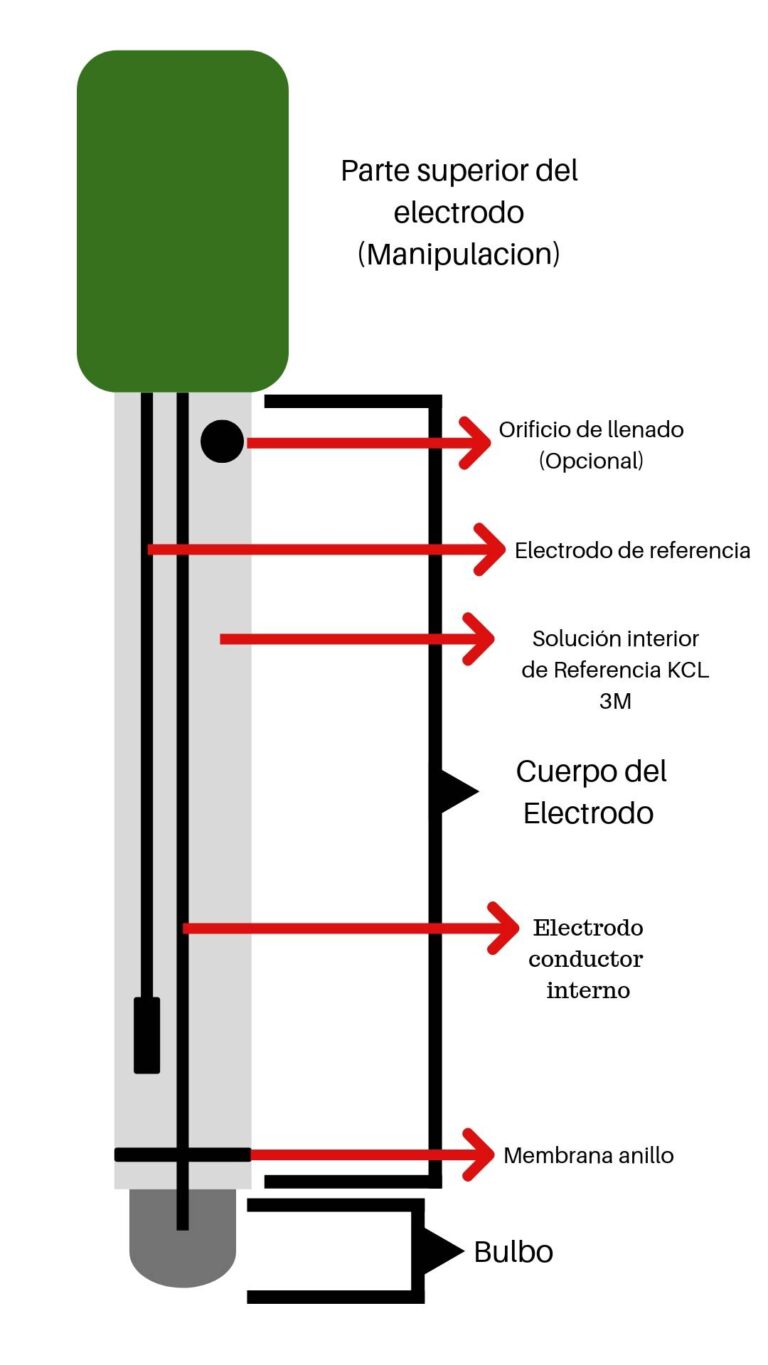

Construcción de un Electrodo de pH
Un electrodo de pH típico, especialmente el más comúnmente utilizado, que es el electrodo de vidrio, está compuesto por varias partes clave:
Cuerpo del Electrodo: El cuerpo del electrodo generalmente está hecho de vidrio o plástico resistente a los productos químicos. Este cuerpo alberga todos los componentes internos y proporciona una carcasa protectora para el electrodo.
Membrana de Vidrio: La parte más crucial del electrodo es la membrana de vidrio sensible al pH, que está hecha de un tipo especial de vidrio que es selectivamente permeable a los iones de hidrógeno. Esta membrana tiene una forma de bulbo en la punta del electrodo y es la parte que entra en contacto directo con la solución cuya acidez se está midiendo.
Electrolito Interno: Dentro del electrodo, justo detrás de la membrana de vidrio, se encuentra una solución de electrolito, que generalmente es una solución de cloruro de potasio (KCl) saturada. Esta solución interna está en contacto tanto con la membrana de vidrio como con un electrodo de referencia interno.
Electrodo de Referencia: El electrodo de referencia es un segundo electrodo dentro del cuerpo del electrodo de pH que proporciona un potencial eléctrico estable y constante contra el cual se mide el potencial generado por la membrana de vidrio. Este electrodo suele ser de plata recubierta con cloruro de plata (Ag/AgCl).
Junta de Referencia: Para completar el circuito, la solución de electrolito interna debe estar en contacto con la solución de muestra externa. Esto se logra a través de una pequeña apertura o junta de referencia que permite que la solución de KCl fluya lentamente hacia la muestra, manteniendo un contacto eléctrico estable.
Funcionamiento de un Electrodo de PH
El principio de funcionamiento de un electrodo de pH se basa en la diferencia de potencial eléctrico que se desarrolla entre la membrana de vidrio y la solución de muestra.
Este potencial depende de la concentración de iones de hidrógeno presentes en la solución.
Interacción con la Solución de Muestra: Cuando la membrana de vidrio del electrodo entra en contacto con la solución de muestra, los iones de hidrógeno en la solución interactúan con la superficie de la membrana. La membrana de vidrio está diseñada para permitir el paso selectivo de estos iones, lo que genera una diferencia de carga eléctrica entre la superficie externa (en contacto con la muestra) y la interna (en contacto con la solución de electrolito).
Generación de Potencial Eléctrico: Esta diferencia de carga eléctrica crea un potencial eléctrico que es directamente proporcional a la concentración de iones de hidrógeno en la solución de muestra. Este potencial se compara con el potencial constante del electrodo de referencia.
Medición del Potencial: El instrumento de medición de pH (pH-metro) detecta la diferencia de potencial entre el electrodo de referencia y el potencial generado en la membrana de vidrio. Esta diferencia se convierte en una señal eléctrica que el pH-metro traduce a un valor de pH, que es mostrado en la pantalla del dispositivo.
Conversión a pH: El valor de pH es calculado por el pH-metro utilizando la ecuación de Nernst, que relaciona el potencial eléctrico con la concentración de iones. Dado que el pH es una medida logarítmica, una pequeña diferencia en el potencial puede representar un cambio significativo en el valor de pH.
Accesorios y Complementos para la Medición y Calibración de PH
Además del electrodo de pH, que es el componente clave en cualquier pHmetro, existen varios accesorios esenciales que son necesarios para garantizar la precisión, mantenimiento y calibración del equipo.
Estos accesorios no solo facilitan el uso del pHmetro, sino que también prolongan la vida útil del electrodo y aseguran mediciones fiables y consistentes en diferentes aplicaciones.
A continuación, se describen los principales accesorios que complementan el uso de un pHmetro.
1. Soluciones de Calibración (Buffer Solutions)
Las soluciones de calibración son soluciones estándar con un pH conocido y estable que se utilizan para ajustar y verificar la precisión del pHmetro antes de su uso. Estas soluciones están disponibles en diferentes valores de pH, como pH 4.01, pH 7.00, y pH 10.01, que corresponden a puntos ácidos, neutros y básicos, respectivamente.
La calibración se realiza sumergiendo el electrodo en estas soluciones y ajustando el pHmetro para que lea el valor correcto del pH de la solución.
Es fundamental realizar una calibración regular para asegurar que las mediciones sean precisas.
2. Soluciones de Almacenamiento
Las soluciones de almacenamiento son necesarias para mantener el electrodo de pH en buenas condiciones cuando no se está utilizando.
El electrodo de pH, especialmente el de vidrio, debe mantenerse hidratado para evitar que la membrana de vidrio se seque y se deteriore.
Las soluciones de almacenamiento están formuladas específicamente para mantener el equilibrio iónico adecuado en la superficie del electrodo, asegurando que esté listo para su uso en cualquier momento.
Nunca se debe almacenar un electrodo de pH en agua destilada, ya que esto puede dañar la membrana de vidrio.
3. Soluciones de Limpieza
Las soluciones de limpieza son esenciales para eliminar los residuos y contaminantes que se acumulan en la superficie del electrodo de pH durante su uso.
Dependiendo de la aplicación, el electrodo puede estar expuesto a proteínas, grasas, aceites, sales o materiales orgánicos que pueden interferir con las mediciones.
Las soluciones de limpieza están formuladas para disolver estos contaminantes sin dañar el electrodo, restaurando su rendimiento y precisión.
Se recomienda limpiar el electrodo regularmente, especialmente después de medir soluciones difíciles o viscosas.
4. Cables y Conectores
Los cables y conectores son necesarios para conectar el electrodo de pH al pHmetro. Estos cables deben ser de alta calidad y ofrecer una conexión segura para evitar interferencias eléctricas que puedan afectar la medición.
Algunos pHmetros utilizan cables BNC estándar, mientras que otros pueden requerir conectores específicos.
Es importante asegurarse de que los cables estén en buen estado y libres de daños para garantizar una señal clara y precisa.
5. Agitadores Magnéticos
Los agitadores magnéticos se utilizan durante la medición para asegurar que la solución de muestra esté bien mezclada y homogénea.
Esto es especialmente importante cuando se miden soluciones que contienen partículas o son propensas a sedimentarse.
Un agitador magnético garantiza que la muestra esté en movimiento constante, lo que permite obtener una medición más representativa y precisa del pH de la solución.
6. Soportes de Electrodo
Los soportes de electrodo son dispositivos que mantienen el electrodo de pH en su lugar durante la medición.
Estos soportes permiten que el electrodo se sumerja de manera constante en la solución, reduciendo la posibilidad de errores causados por movimientos o cambios en la profundidad de inmersión.
Los soportes ajustables también permiten un posicionamiento preciso del electrodo, lo que es útil en aplicaciones donde se requiere una configuración específica.
7. Recipientes para Muestras
Los recipientes para muestras son frascos o vasos diseñados para contener la solución de muestra durante la medición de pH.
Estos recipientes deben ser limpios, no reactivos y de un tamaño adecuado para permitir la inmersión completa del electrodo.
En muchos casos, se utilizan recipientes de vidrio o plástico resistente a los productos químicos, dependiendo de la naturaleza de la solución a medir.
8. Software de Registro de Datos
En aplicaciones avanzadas o industriales, es común utilizar software de registro de datos que se conecta al pHmetro para monitorear y registrar continuamente las mediciones de pH. Este software puede generar gráficos, análisis y reportes que son útiles para el control de calidad y la documentación de procesos.
También permite automatizar la recopilación de datos, reduciendo la posibilidad de errores humanos.
9. Tapas Protectoras y Cubiertas
Las tapas protectoras y cubiertas son accesorios simples pero importantes que protegen el electrodo de pH cuando no está en uso.
Estas tapas ayudan a evitar daños físicos a la membrana de vidrio y a mantener el electrodo limpio y libre de contaminación.
Es importante usar siempre las tapas protectoras para prolongar la vida útil del electrodo y mantener su precisión.
10. Termómetros
Aunque no es un accesorio del pHmetro en sí, un termómetro es esencial para muchas mediciones de pH, ya que el pH de una solución puede variar con la temperatura.
Algunos pHmetros modernos incluyen un sensor de temperatura integrado que ajusta automáticamente la lectura de pH en función de la temperatura.
Sin embargo, en equipos que no tienen esta función, es necesario medir la temperatura de la solución con un termómetro para hacer las correcciones manualmente.
SOLUCIONES PARA PH
Cuidados y Mantenimiento de los Electrodos
El correcto cuidado y mantenimiento de los electrodos de pH es esencial para garantizar la precisión y la longevidad de estos dispositivos.
Los electrodos de pH son instrumentos sensibles que pueden degradarse con el tiempo si no se manipulan y mantienen adecuadamente.
A continuación, se detallan los pasos clave para el cuidado y mantenimiento de los electrodos de pH, lo que incluye la limpieza, el almacenamiento, la calibración y otros aspectos importantes.
1. Limpieza Regular del Electrodo
La limpieza regular es uno de los aspectos más importantes del mantenimiento de un electrodo de pH.
Durante el uso, los electrodos pueden acumular residuos, contaminantes o depósitos en la membrana de vidrio y en la junta de referencia, lo que puede afectar la precisión de las mediciones.
Es fundamental limpiar el electrodo después de cada uso o al menos de forma periódica para evitar la acumulación de contaminantes.
Limpieza General: Después de cada medición, el electrodo debe enjuagarse con agua destilada o desionizada para eliminar los residuos de la solución de muestra. Es importante no frotar la membrana de vidrio, ya que esto podría dañarla.
Limpieza de Contaminantes Específicos: Si el electrodo ha estado en contacto con soluciones que contienen proteínas, grasas, aceites, sales o materiales orgánicos, puede ser necesario utilizar soluciones de limpieza especializadas. Estas soluciones están formuladas para disolver contaminantes específicos sin dañar el electrodo.
Limpieza de la Junta de Referencia: La junta de referencia también debe mantenerse limpia, ya que los depósitos o bloqueos pueden impedir el flujo adecuado de la solución de electrolito, lo que puede afectar la estabilidad de la medición.
2. Almacenamiento Adecuado
El almacenamiento adecuado es crucial para mantener la integridad del electrodo de pH cuando no está en uso. Un electrodo mal almacenado puede secarse, lo que provoca daños irreparables en la membrana de vidrio.
Solución de Almacenamiento: El electrodo debe almacenarse en una solución de almacenamiento recomendada por el fabricante. Esta solución mantiene la membrana de vidrio hidratada y la junta de referencia en equilibrio iónico, lo que es esencial para obtener mediciones precisas.
Evitar el Almacenamiento en Agua Destilada: Nunca se debe almacenar un electrodo de pH en agua destilada o desionizada, ya que esto puede dañar la membrana de vidrio y alterar la referencia interna.
Tapas Protectoras: Siempre utilice la tapa protectora original del electrodo para cubrir la punta cuando no esté en uso. Esto ayuda a prevenir daños físicos y evita la evaporación de la solución de almacenamiento.
3. Calibración Regular
La calibración regular del electrodo de pH es esencial para mantener la precisión del pHmetro.
Con el tiempo, la respuesta del electrodo puede cambiar debido al envejecimiento o al desgaste, por lo que es necesario calibrarlo antes de cada serie de mediciones.
Uso de Soluciones Buffer: Calibre el electrodo utilizando soluciones buffer frescas y de alta calidad. Asegúrese de usar al menos dos soluciones buffer diferentes (por ejemplo, pH 4.01 y pH 7.00) para una calibración precisa.
Frecuencia de Calibración: La frecuencia de calibración dependerá del uso del pHmetro y de las condiciones de la muestra. En aplicaciones críticas, puede ser necesario calibrar el electrodo antes de cada medición.
4. Inspección y Mantenimiento Preventivo
Realizar inspecciones regulares del electrodo puede ayudar a detectar posibles problemas antes de que afecten las mediciones.
Inspección Visual: Inspeccione visualmente el electrodo en busca de daños, como grietas en la membrana de vidrio o en el cuerpo del electrodo. Cualquier daño físico puede afectar la precisión del pHmetro y requerir el reemplazo del electrodo.
Comprobación de la Junta de Referencia: Asegúrese de que la junta de referencia no esté obstruida. Si observa algún bloqueo, intente limpiarla con una solución de limpieza adecuada.
Reemplazo de la Solución de Electrolito: En algunos electrodos, la solución de electrolito interna puede agotarse o contaminarse con el tiempo. Si su electrodo lo permite, recargue o reemplace la solución de electrolito según sea necesario.
5. Evitar el Uso en Condiciones Extremas
Evite exponer el electrodo de pH a condiciones extremas que puedan dañarlo o acortar su vida útil.
Temperaturas Extremas: No use el electrodo en soluciones extremadamente calientes o frías a menos que esté diseñado para esas condiciones. La exposición a temperaturas extremas puede dañar la membrana de vidrio y alterar las lecturas.
Soluciones Corrosivas o Abrasivas: Si debe medir el pH de soluciones corrosivas o abrasivas, asegúrese de que el electrodo esté diseñado para ese propósito y limpie el electrodo inmediatamente después de su uso.
6. Vida Útil del Electrodo
A pesar de un mantenimiento adecuado, los electrodos de pH tienen una vida útil limitada.
Con el tiempo, la respuesta del electrodo se deteriora, lo que lleva a mediciones menos precisas.
Si nota que las calibraciones no son estables o que el electrodo responde lentamente, es probable que necesite ser reemplazado.
¿Qué Electrodo de PH comprar?: Tips y consejos
Elegir el electrodo de pH correcto es crucial para obtener mediciones precisas y fiables en cualquier aplicación.
Los electrodos de pH vienen en diferentes tipos, cada uno diseñado para necesidades específicas, ya sea para aplicaciones generales, mediciones en soluciones especiales, o condiciones extremas.
Aquí te guiaré a través de los factores clave que debes considerar al comprar un electrodo de pH y las opciones disponibles en el mercado.
1. Tipo de Aplicación
El primer paso para elegir un electrodo de pH es identificar el tipo de aplicación en la que se utilizará. Dependiendo de la naturaleza de la muestra, las condiciones ambientales y los requisitos del proceso, puedes optar por diferentes tipos de electrodos.
Electrodos de pH para Soluciones Acuosas: Si necesitas medir el pH de soluciones acuosas estándar, como agua potable o muestras de laboratorio comunes, un electrodo de pH de vidrio convencional será suficiente. Estos electrodos son los más comunes y están diseñados para aplicaciones generales.
Electrodos de pH para Muestras Viscosas o con Sólidos en Suspensión: Para medir el pH en muestras como suelos, alimentos, leche o pinturas, que pueden ser viscosas o contener sólidos en suspensión, es recomendable usar un electrodo de pH con una unión de referencia de cerámica o una unión abierta, que evita el bloqueo y garantiza una medición estable.
Electrodos de pH para Alta Temperatura: Si estás trabajando con soluciones a alta temperatura, debes elegir un electrodo de pH diseñado específicamente para soportar condiciones térmicas extremas. Estos electrodos suelen tener un cuerpo reforzado y una unión de referencia que puede manejar las temperaturas elevadas sin comprometer la precisión.
Electrodos de pH para Soluciones Químicamente Agresivas: Cuando se trata de medir pH en soluciones que contienen sustancias químicas agresivas, como ácidos o bases fuertes, electrolitos concentrados o disolventes orgánicos, es esencial optar por un electrodo resistente a la corrosión y al desgaste químico. Los electrodos de pH con cuerpos de plástico o materiales resistentes a químicos son ideales en estas situaciones.
2. Diseño del Electrodo
El diseño del electrodo también juega un papel importante en la elección correcta. Hay varios factores de diseño a considerar:
Forma de la Punta: La punta del electrodo puede ser esférica, plana, o de otros diseños especializados. Las puntas esféricas son comunes para aplicaciones generales, mientras que las puntas planas son útiles para medir superficies planas, como piel o geles.
Cuerpo del Electrodo: El cuerpo del electrodo puede estar hecho de vidrio o plástico. Los electrodos de vidrio son más comunes y adecuados para la mayoría de las aplicaciones, pero los electrodos de plástico son preferibles en entornos industriales o cuando se requiere resistencia a los impactos.
Tipo de Conector: Asegúrate de que el electrodo sea compatible con tu pHmetro. Los conectores BNC son los más comunes, pero algunos electrodos utilizan conectores DIN o específicos del fabricante.
3. Precisión y Rango de Medición
La precisión del electrodo y el rango de medición son factores críticos, especialmente en aplicaciones donde se requiere alta exactitud.
Precisión: Los electrodos de alta precisión son esenciales en aplicaciones científicas o industriales donde incluso pequeñas desviaciones pueden ser críticas. Verifica las especificaciones del fabricante para conocer la precisión garantizada del electrodo.
Rango de Medición: Asegúrate de que el electrodo cubra el rango de pH que necesitas medir. La mayoría de los electrodos tienen un rango de medición que va de pH 0 a pH 14, pero algunos pueden tener rangos más restringidos o ampliados.
4. Facilidad de Mantenimiento
El mantenimiento es un aspecto que no debe pasarse por alto. Algunos electrodos requieren más cuidados que otros, dependiendo de su diseño y materiales.
Electrodos Recargables vs. No Recargables: Los electrodos recargables permiten reemplazar la solución de electrolito, lo que puede prolongar la vida útil del electrodo. Sin embargo, requieren más mantenimiento. Los electrodos no recargables son más sencillos de usar, pero tienen una vida útil más corta.
Unión de Referencia: Los electrodos con una unión de referencia simple son más fáciles de mantener, mientras que las uniones dobles o abiertas pueden requerir procedimientos de limpieza específicos.
5. Costo
El costo del electrodo de pH puede variar significativamente dependiendo de las características y la calidad. Si bien es importante ajustar la compra al presupuesto, también es fundamental no sacrificar la calidad y la precisión.
Electrodos Económicos: Los electrodos de bajo costo pueden ser suficientes para aplicaciones básicas o de uso ocasional, pero es probable que ofrezcan una menor vida útil y precisión.
Electrodos de Alta Calidad: Invertir en un electrodo de alta calidad puede ser más costoso inicialmente, pero a largo plazo puede resultar más rentable debido a su mayor durabilidad y precisión.
Electrodos y Accesorios del Mercado

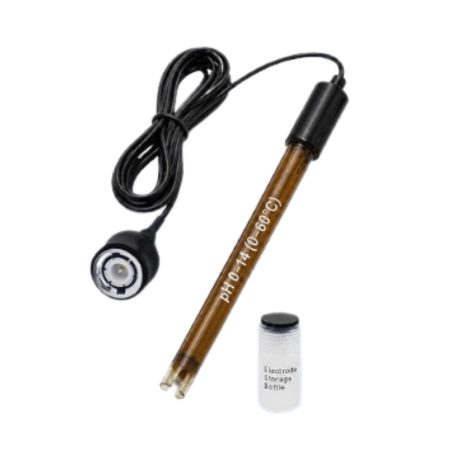

A continuación te mostramos los diferentes Electrodos de PH del mercado y accesorios que vas a necesitar para acondicionar tus elementos y comenzar a realizar la calibración y posteriormente las mediciones adecuadas.
