Domina lo Invisible: Los Instrumentos que Revelan los Secretos de la Electricidad y la Electrónica
Tabla de Contenidos
Introducción
Bienvenido al fascinante mundo de la medición electrónica. Cada circuito, cada dispositivo y cada sistema eléctrico cuenta una historia a través de señales, corrientes y resistencias que nuestros sentidos no pueden percibir. Para entenderlo, diagnosticarlo y perfeccionarlo, necesitamos extensiones de nuestra percepción: herramientas precisas y confiables que traduzcan lo abstracto en datos concretos. En este espacio, exploraremos a los pilares fundamentales de cualquier taller, laboratorio o proyecto de ingeniería: los instrumentos de medición que son los ojos y los oídos de todo técnico, ingeniero o entusiasta.
Conocer su funcionamiento, sus aplicaciones y su potencial es el primer paso para transformar la teoría en práctica y la curiosidad en experiencia.
Los Fundamentos: Nuestros Cuatro Imprescindibles

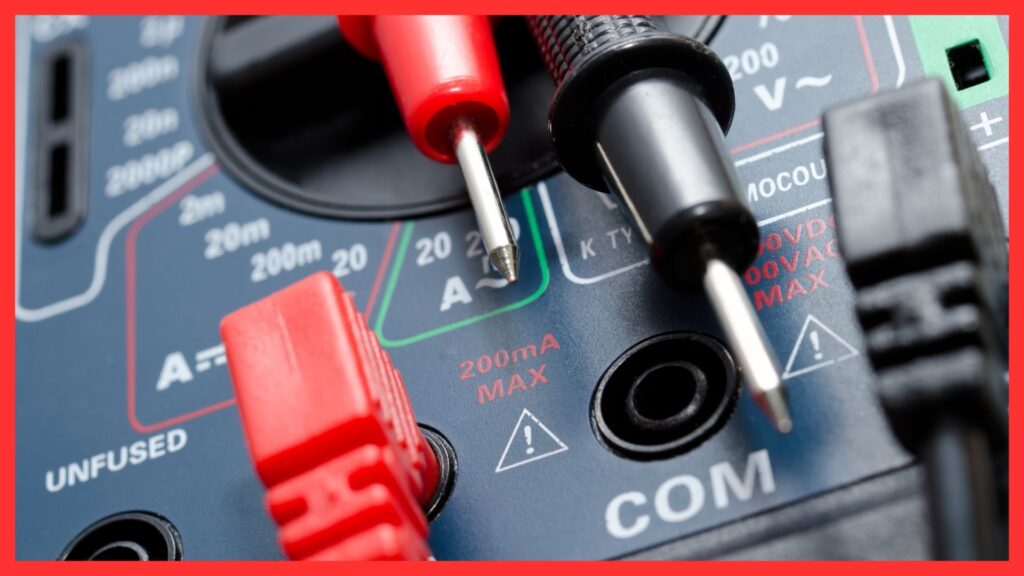

El Multímetro: El Diagnostico Versátil
Si tuviera que haber una herramienta indispensable, sin duda sería el multímetro. Piense en él como el médico clínico de la electrónica. Es el instrumento multiusos por excelencia, capaz de medir con precisión las tres magnitudes eléctricas fundamentales: voltaje (tensión), corriente (intensidad) y resistencia.
Con este instrumento podremos desde comprobar el voltaje de una batería y la resistencia de un componente hasta verificar la continuidad de un cable (ese práctico “beeper” que todos amamos), el multímetro es la primera línea de diagnóstico en cualquier falla.
Es un instrumento que gracias a su versatilidad y portabilidad lo hacen perfecto para trabajos de campo y banco. Existen modelos analógicos (de aguja) y digitales (los más comunes hoy en día), siendo la puerta de entrada perfecta para cualquier persona que desee interactuar con circuitos eléctricos de manera segura y efectiva.

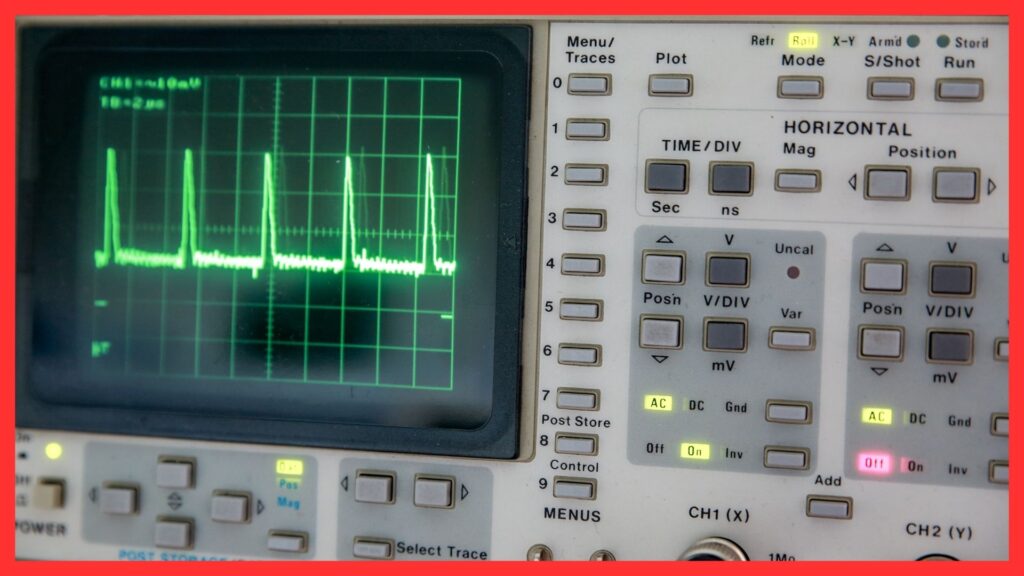

El Osciloscopio: El Cartógrafo de la Señal
Mientras el multímetro nos da un número, el osciloscopio nos cuenta una historia en tiempo real. Es el instrumento más poderoso para visualizar y analizar señales eléctricas que varían con el tiempo. Imagine poder ver la “forma de onda” de una señal: sus picos, sus valles, su frecuencia y si está distorsionada.
El Osciloscopio no solo muestra el voltaje, sino cómo ese voltaje cambia. Es crucial para diagnosticar problemas complejos como ruido en una señal, timing entre pulsos, armónicos en una fuente de alimentación o el funcionamiento de un microcontrolador.
Es el aliado indispensable para el diseño, la reparación avanzada y la investigación. Permite “ver” lo que está sucediendo en un circuito, haciendo visible lo invisible y transformando problemas abstractos en imágenes concretas y analizables.

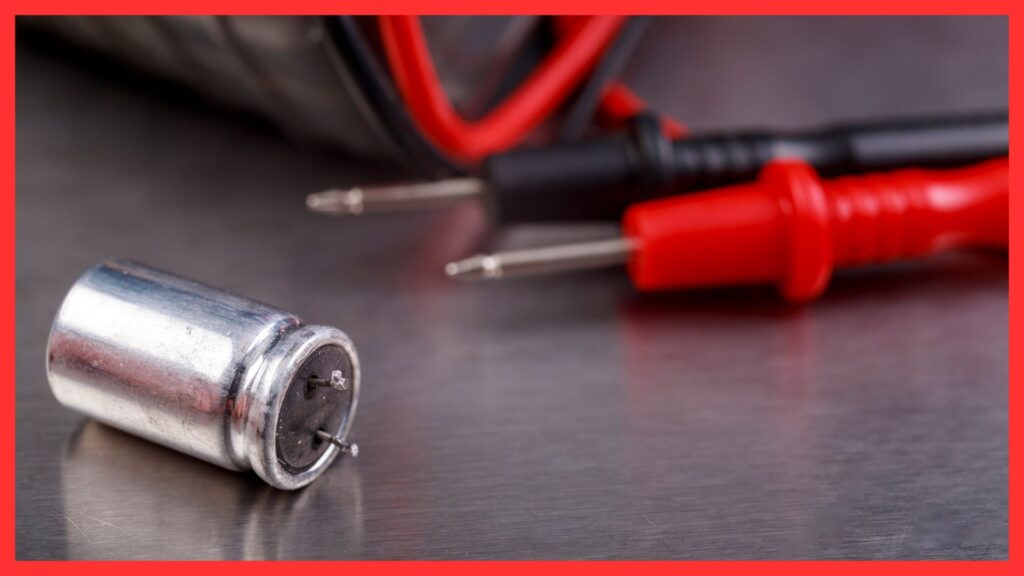

El Capacímetro: El Especialista en Componentes
En el mundo de la electrónica, no todos los componentes se miden solo con resistencia. Los capacitores (condensadores) y los inductores (bobinas) tienen propiedades únicas como la capacitancia y la inductancia. Un multímetro común no puede medirlas con precisión. Ahí entra el capacímetro o, su versión más avanzada, el Medidor LCR.
Con estos instrumentos puedes medir con alta precisión el valor real de un capacitor (en Faradios) o un inductor (en Henrios), algo vital ya que estos componentes suelen degradarse o cambiar su valor con el tiempo y el calor, siendo una causa común de fallas difíciles de rastrear
.Se lo utiliza para cualquier trabajo de reparación de placas electrónicas (como fuentes de poder, amplificadores o equipos de audio) o para asegurar la calidad en proyectos de diseño, medir estos componentes con la herramienta correcta es la diferencia entre un diagnóstico acertado y una conjetura.

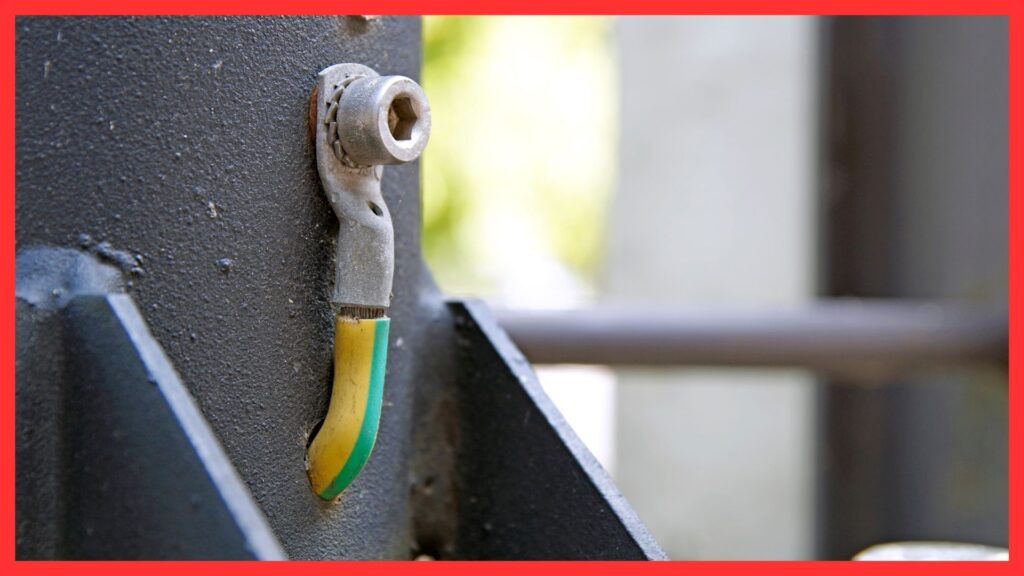

El Telurómetro: El Guardián de la Seguridad
La seguridad es primordial. El telurómetro (o megóhmetro / medidor de resistencia de aislamiento) es el instrumento especializado para garantizar que las instalaciones eléctricas sean seguras y eficientes. Su función principal es medir la resistencia de puesta a tierra de una instalación y la resistencia de aislamiento de cables y equipos.
Este instrumento aplica un voltaje para determinar si la toma de tierra de un edificio tiene una resistencia lo suficientemente baja como para desviar una descarga peligrosa de manera segura. También verifica que el aislamiento de los cables no esté dañado o degradado, previniendo fugas de corriente, cortocircuitos y riesgos de electrocución.
Es una herramienta crítica para electricistas profesionales, ingenieros en seguridad industrial y mantenedores de infraestructura. No se trata solo de funcionalidad, sino de protección de vida y patrimonio.
