2 fuerzas importantes para controlar: La Medición Precisa de Presión y Caudal

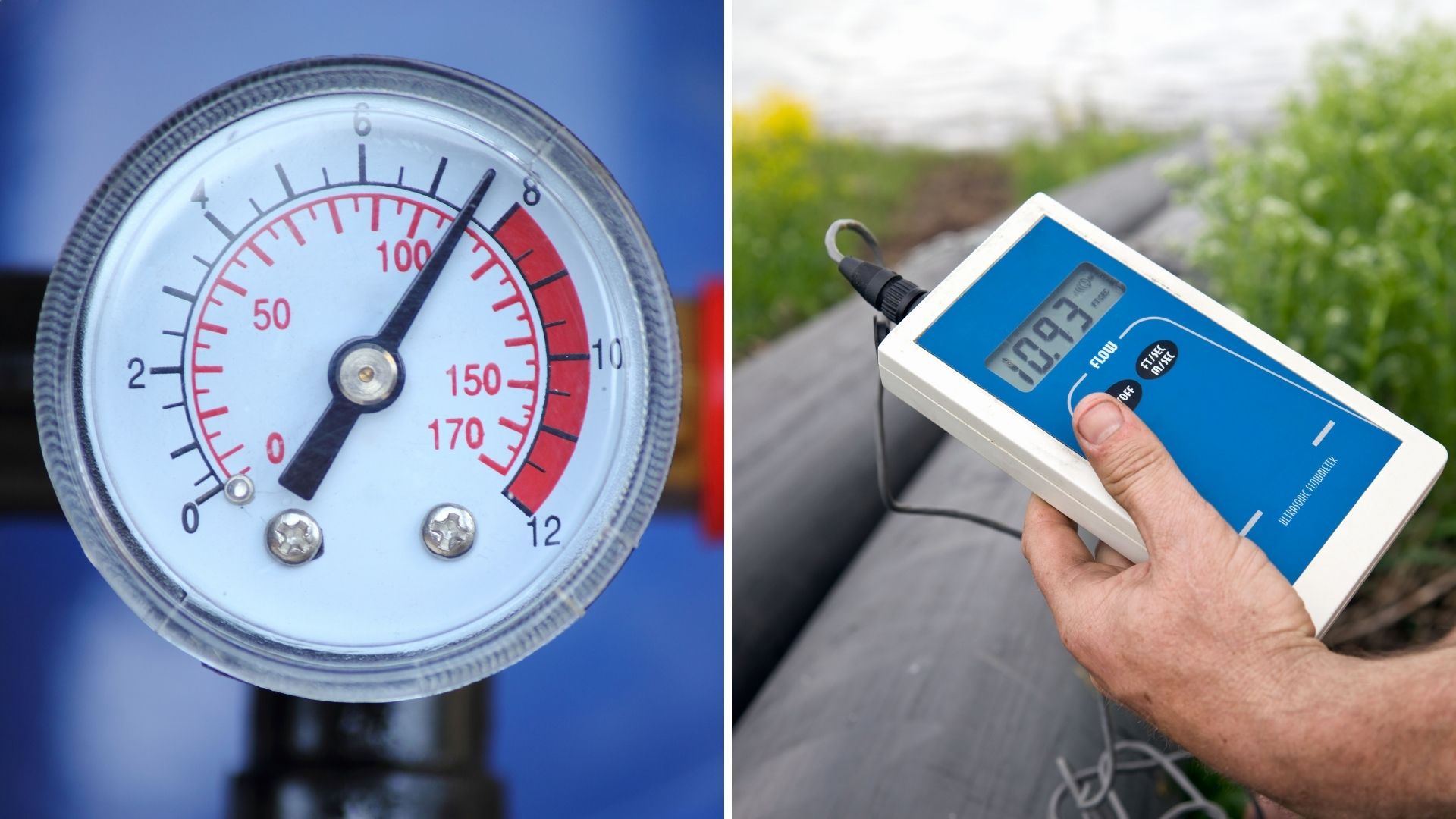

En el corazón de innumerables procesos industriales, sistemas hidráulicos y aplicaciones cotidianas, actúan dos fuerzas fundamentales pero a menudo invisibles: la presión y el caudal. La presión es la fuerza que ejerce un fluido sobre su contenedor; el caudal es el volumen de ese fluido que se mueve en un tiempo determinado. Juntos, determinan la eficiencia, seguridad y funcionalidad de todo, desde el sistema de agua de una ciudad hasta la calefacción de su hogar y los complejos procesos de una planta manufacturera.
Controlar estos parámetros sin medirlos es como navegar a ciegas. Los instrumentos de medición especializados son los ojos que nos permiten visualizar estas fuerzas, transformando fenómenos físicos imperceptibles en datos precisos, confiables y accionables. Descubre las herramientas que ponen el control en sus manos.

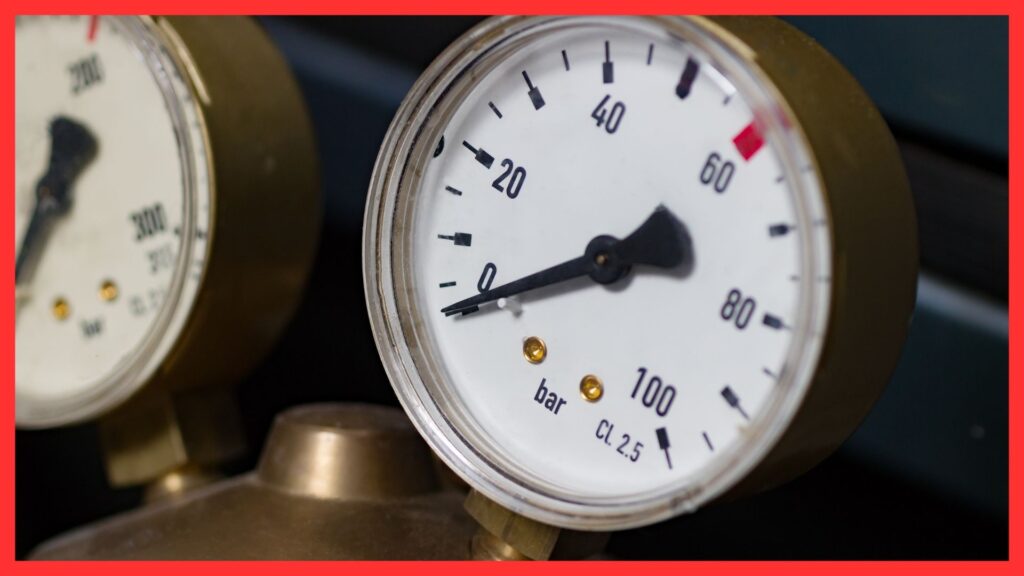

1. El Manómetro: El Vigilante de la Fuerza Interna
Imagine un recipiente cerrado conteniendo un gas o un líquido. ¿Cómo saber la fuerza que está ejerciendo en sus paredes? El manómetro es el instrumento diseñado específicamente para medir la presión de forma precisa y confiable. Es el termómetro de los sistemas de fluidos, indicando su “estado de salud” en todo momento.
En cuanto a su funcionamiento, existen varios principios, pero el más común es el manómetro de tubo de Bourdon, un tubo metálico curvado y hueco que tiende a enderezarse bajo presión. Este movimiento mecánico se amplifica mediante un engranaje que mueve una aguja sobre una escala graduada en unidades de presión (psi, bar, kPa, etc.). Los modelos digitales utilizan transductores de presión (como galgas extensométricas) que convierten la deformación mecánica en una señal eléctrica y luego en una lectura digital.
¿Por qué es un pilar de la seguridad y eficiencia?
Prevención de Fallos: Monitorea la presión en calderas, compresores de aire y sistemas hidráulicos para prevenir sobrepresiones catastróficas que puedan lead a explosiones o fallos estructurales.
Control de Procesos: Garantiza que procesos neumáticos, de inyección o de envasado operen dentro de los parámetros exactos requeridos, asegurando la calidad del producto final.
Mantenimiento Predictivo: Una caída o un pico de presión anómalo es often la primera señal de una fuga, una obstrucción o una bomba desgastada.
Aplicaciones Cotidianas: Desde verificar la presión de los neumáticos de un c

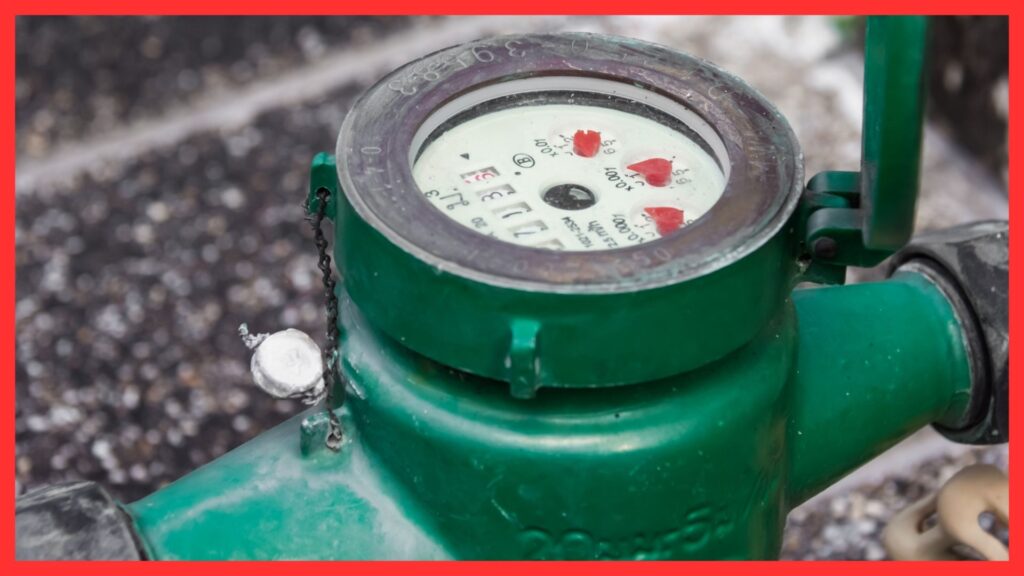

2. El Caudalímetro: El Contador del Flujo
Conocer la presión es crucial, pero a menudo es más crítico saber cuánto fluido está circulando.
El caudalímetro (o medidor de flujo) es el reloj contador que cuantifica el volumen o la masa de un líquido o gas que pasa por un punto específico en un tiempo determinado.
Si hablamos del funcionamiento de estos instrumentos, la tecnología varía según la aplicación:
Caudalímetros de Rueda Paletas: Un rotor con paletas gira pushed por el flujo; la velocidad de rotación es proportional al caudal. Ideales para agua y líquidos limpios.
Caudalímetros Magnéticos (Magmeters): Utilizan el principio de inducción electromagnética (Ley de Faraday) para medir la velocidad de un fluido conductor (como agua) sin partes móviles, offering alta precisión y baja mantención.
Caudalímetros de Ultrasonidos: Emiten y reciben ondas sonoras a través del fluido. Midiendo el cambio en el tiempo de tránsito (efecto Doppler) o la diferencia de velocidad de las ondas, calculan el caudal sin contacto con el fluido, siendo perfectos para líquidos sucios o corrosivos.
Caudalímetros Másicos (de Coriolis): Miden directamente la masa del fluido (en kg/h) haciendo vibrar un tubo y midiendo la torsión caused por el flujo. Son extremadamente precisos e inmunes a cambios en la temperatura o densidad del fluido.
¿Por qué es el cerebro de la gestión de fluidos?
Gestión y Optimización de Recursos: Contabiliza el consumo exacto de agua, combustible, gas natural o vapor para facturación, control de costes y detección de fugas.
Dosificación y Proporción Precisa: Es fundamental en la industria alimentaria, farmacéutica y química para mezclar ingredientes en proporciones exactas (batching).
Monitorización de Procesos: Controla el flujo de refrigerante en sistemas de climatización, el aire de combustión en hornos o el caudal de producto en una línea de envasado.
