Introducción
Los manómetros son instrumentos esenciales en diversas aplicaciones industriales, científicas y domésticas.
Su principal función es medir la presión de gases y líquidos en diferentes sistemas, permitiendo un control preciso y seguro de estos parámetros.
Existen varios tipos de manómetros, cada uno diseñado para cumplir con las especificidades de distintas industrias, como la manufactura, la energía, la automoción, y el tratamiento de aguas, entre otras.
¿Qué es la Presión?
La presión es una magnitud física que mide la fuerza que se ejerce sobre una unidad de superficie. Se define como la cantidad de fuerza aplicada perpendicularmente por unidad de área sobre una superficie y se expresa en unidades como pascales (Pa), libras por pulgada cuadrada (psi) o bares (bar).
La presión es un concepto fundamental en diversas áreas de la física e ingeniería, y tiene aplicaciones prácticas en la vida cotidiana y en numerosos procesos industriales.
Controlar la presión es de vital importancia en una amplia gama de aplicaciones. En los sistemas industriales, el control de la presión asegura que los equipos y maquinarias operen dentro de sus límites de seguridad, evitando daños, explosiones, o fallos catastróficos.
Por ejemplo, en calderas, tanques de gas y sistemas de tuberías, la presión debe mantenerse bajo control para evitar accidentes. Además, en procesos químicos y farmacéuticos, un control adecuado de la presión es crucial para garantizar la calidad y consistencia del producto final.
En aplicaciones médicas, como la medición de la presión arterial, el control de la presión es vital para monitorear y mantener la salud del paciente.
Asimismo, en la aviación y la automoción, mantener la presión adecuada en neumáticos y sistemas hidráulicos es esencial para la seguridad y el rendimiento.
¿Qué son los Manómetros y cómo miden?

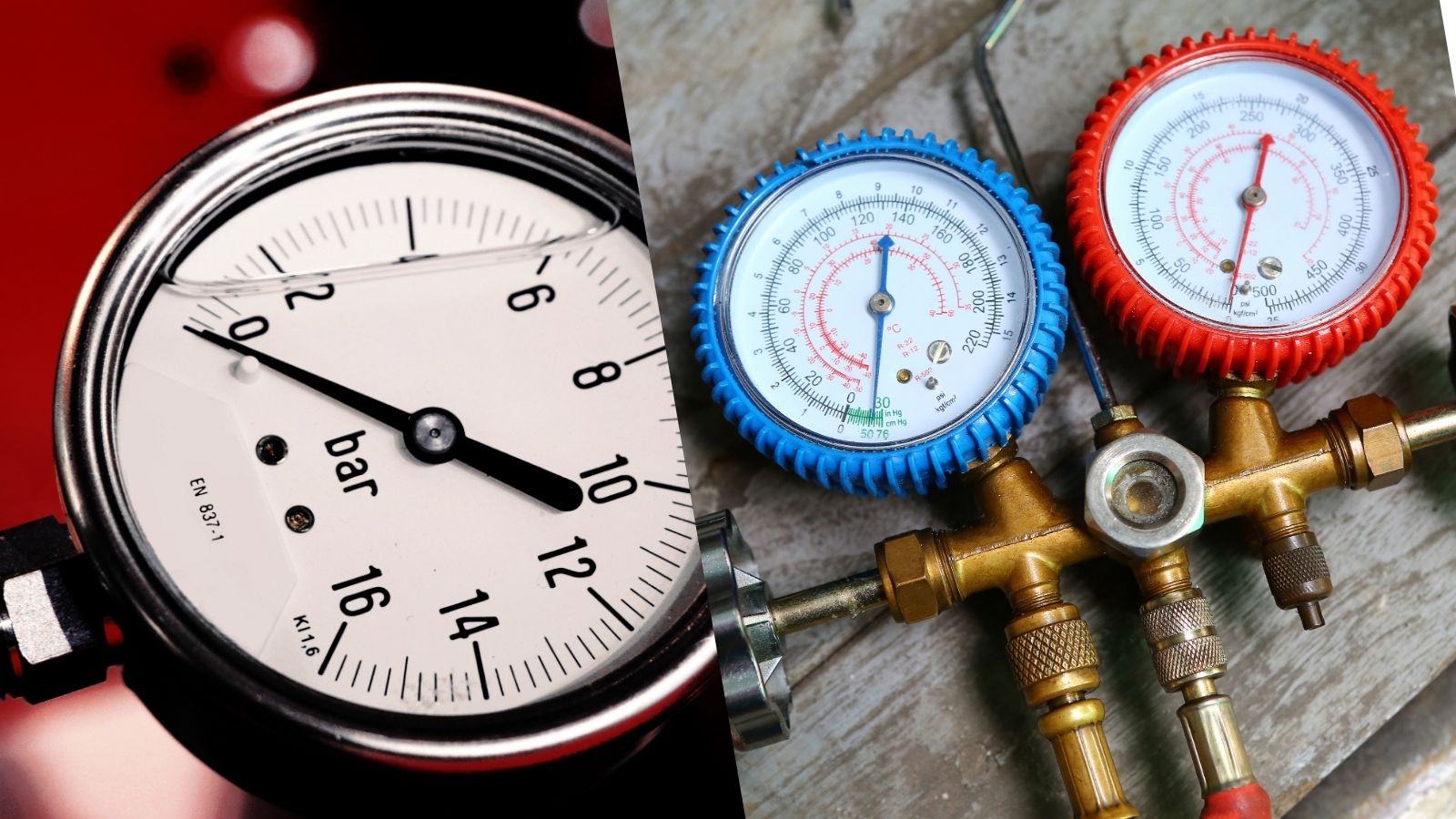

Los manómetros son instrumentos diseñados para medir la presión de un gas o un líquido en un sistema cerrado.
Estos dispositivos son fundamentales en una amplia variedad de aplicaciones industriales, médicas, y científicas donde es crucial monitorear y controlar la presión para garantizar la seguridad y el correcto funcionamiento de los equipos.
¿Cómo funcionan los manómetros?
Los manómetros operan a través de diversos principios físicos, dependiendo del tipo específico de manómetro. A continuación, se describen algunos de los tipos más comunes y su funcionamiento:
Manómetros de tubo Bourdon: Este es uno de los tipos más comunes de manómetros. Funciona con un tubo curvado, generalmente de metal, que se deforma cuando se somete a presión. Cuando el fluido presiona el interior del tubo, este tiende a enderezarse, y ese movimiento se transmite a una aguja en una escala, mostrando la presión.
Manómetros de columna de líquido: Utilizan un tubo en forma de “U” lleno de un líquido como el mercurio o agua. La presión del fluido se mide observando la diferencia de altura del líquido en las dos columnas del tubo. Este tipo de manómetro es muy preciso, pero es menos común en aplicaciones industriales modernas debido a su tamaño y el manejo de líquidos como el mercurio.
Manómetros digitales: Utilizan sensores electrónicos para medir la presión y mostrar la lectura en una pantalla digital. Estos manómetros son cada vez más populares debido a su precisión, facilidad de lectura y capacidad para conectarse a sistemas de control automatizados.
Manómetros de membrana o diafragma: Estos miden la presión mediante la deformación de una membrana flexible dentro del manómetro. La presión del fluido hace que la membrana se deforme, y este movimiento se convierte en una lectura de presión.
¿Cómo miden los manómetros?
La medición de presión se realiza generalmente en relación con la presión atmosférica (presión manométrica) o en relación con un vacío absoluto (presión absoluta).
Dependiendo del tipo de manómetro, se mide la fuerza que el fluido ejerce sobre un área específica del manómetro, y este valor se traduce en una lectura de presión. La precisión y el rango de medición varían según el diseño del manómetro y su aplicación específica.
Tipos de Manómetros
Los manómetros se clasifican en varios tipos según su principio de funcionamiento y la aplicación específica.
A continuación, se describen algunos de los tipos más comunes:
Manómetros de Tubo Bourdon: Este es uno de los tipos más utilizados en aplicaciones industriales. Utiliza un tubo metálico curvado que tiende a enderezarse cuando se somete a presión. El movimiento del tubo se transmite a una aguja que muestra la presión en una escala graduada. Los manómetros de tubo Bourdon son duraderos, fiables y pueden medir una amplia gama de presiones, desde valores muy bajos hasta extremadamente altos.
Manómetros de Columna de Líquido: También conocidos como mas de tubo en U, estos dispositivos miden la presión utilizando un tubo en forma de “U” que contiene un líquido, generalmente mercurio o agua. La presión se determina por la diferencia de altura del líquido en los dos brazos del tubo. Son muy precisos y se utilizan en laboratorios y para calibraciones, pero son menos comunes en aplicaciones industriales debido a su tamaño y manejo del líquido.
Manómetros de Membrana o Diafragma: En estos manómetros, la presión se mide mediante la deformación de una membrana flexible. La presión del fluido causa que la membrana se deforme, y este desplazamiento se traduce en una lectura de presión. Son ideales para medir presiones bajas y para fluidos corrosivos o contaminantes, ya que la membrana puede estar hecha de materiales resistentes a químicos.
Manómetros Digitales: Los manómetros digitales utilizan sensores electrónicos para medir la presión y muestran los resultados en una pantalla digital. Estos manómetros son precisos, fáciles de leer y pueden incluir funciones adicionales como almacenamiento de datos, alarmas y conexión a sistemas de control. Son cada vez más populares en aplicaciones modernas debido a su versatilidad y precisión.
Manómetros de Pistón: Estos manómetros utilizan un pistón y un cilindro para medir la presión. El fluido presiona el pistón, y la fuerza resultante se utiliza para medir la presión. Son menos comunes, pero se utilizan en aplicaciones donde se necesita medir presiones extremadamente altas.
Manómetros Diferenciales: Este tipo de manómetro mide la diferencia de presión entre dos puntos en un sistema. Se utiliza comúnmente en aplicaciones donde es importante monitorizar la presión diferencial, como en filtros, válvulas de control y sistemas de ventilación.
Manómetros de Capsula: Son similares a los de membrana, pero utilizan una cápsula en lugar de una sola membrana. Son particularmente útiles para medir presiones bajas en aplicaciones donde se requiere una alta sensibilidad.
Cuidados y mantenimiento de los Manómetros
El mantenimiento y cuidado de los manómetros es crucial para garantizar su precisión y prolongar su vida útil.
A continuación, se describen algunas prácticas esenciales para el cuidado y mantenimiento de estos dispositivos:
Calibración Regular: Es fundamental calibrar los manómetros periódicamente para asegurar que las lecturas sean precisas. La calibración debe realizarse según las recomendaciones del fabricante y la frecuencia de uso. Si el manómetro se utiliza en condiciones extremas o es crítico para la seguridad, puede ser necesario calibrarlo con mayor frecuencia.
Inspección Visual: Realizar inspecciones visuales regulares para detectar daños físicos, como abolladuras, grietas en la carcasa, corrosión o fugas en las conexiones. Los manómetros dañados o desgastados pueden dar lecturas incorrectas o fallar en condiciones críticas.
Limpieza: Mantener el manómetro limpio es importante para su funcionamiento adecuado. Se debe limpiar con un paño suave y seco, evitando el uso de productos químicos agresivos que puedan dañar la carcasa o el mecanismo interno. En ambientes sucios o polvorientos, es importante proteger el manómetro para evitar la acumulación de suciedad.
Protección Contra Vibraciones: Las vibraciones excesivas pueden dañar el mecanismo interno del manómetro y afectar su precisión. Es recomendable montar el manómetro en un lugar donde no esté expuesto a vibraciones intensas, o utilizar amortiguadores de vibración si es necesario.
Uso Adecuado: Utilizar el manómetro dentro de los límites de presión especificados por el fabricante. Evitar exponerlo a presiones que superen su rango máximo, ya que esto puede dañar permanentemente el dispositivo. Además, debe evitarse la exposición a temperaturas extremas que estén fuera del rango de operación recomendado.
Protección Contra Picos de Presión: Los picos de presión repentinos pueden dañar el mecanismo del manómetro. Para protegerlo, se pueden utilizar amortiguadores de presión o restrictoras de orificio que limiten el impacto de estos picos en el instrumento.
Almacenamiento Adecuado: Cuando el manómetro no está en uso, debe almacenarse en un lugar seco y limpio, protegido de la humedad, la corrosión y la contaminación. Si el manómetro tiene una protección de sobrepresión, es recomendable utilizarla durante el almacenamiento.
Reemplazo de Manómetros Dañados: Si un manómetro muestra signos de daño o mal funcionamiento, debe ser reemplazado inmediatamente. No es recomendable intentar reparar manómetros dañados, especialmente si están involucrados en aplicaciones críticas para la seguridad.
Verificación de Conexiones: Asegurarse de que las conexiones del manómetro estén bien ajustadas y libres de fugas. Las conexiones sueltas o con fugas pueden causar lecturas incorrectas y dañar el manómetro con el tiempo.
Calibración de los Manómetros
La calibración de los manómetros es un proceso fundamental para asegurar que proporcionen lecturas precisas y confiables.
A continuación, se describe a grandes rasgos cómo se realiza este proceso:
Preparación: Antes de comenzar, es esencial asegurarse de que el manómetro esté limpio y en buenas condiciones. Se deben revisar las conexiones para confirmar que no haya fugas. Además, el manómetro debe estar a temperatura ambiente para evitar errores causados por la dilatación o contracción del material.
Equipamiento de Referencia: Para calibrar un manómetro, se necesita un instrumento de referencia que sea más preciso que el manómetro a calibrar. Este puede ser un manómetro de referencia, un calibrador de presión o una columna de mercurio, dependiendo del rango de presión y la precisión requerida.
Proceso de Calibración:
Conexión: El manómetro a calibrar se conecta al equipo de referencia mediante una línea de presión.
Aplicación de Presión: Se aplica una presión conocida y controlada al manómetro mediante el equipo de referencia. Este proceso se realiza en varios puntos a lo largo del rango de medición del manómetro, normalmente incluyendo el 0%, 25%, 50%, 75%, y 100% de su rango total.
Comparación de Lecturas: En cada punto de presión, se comparan las lecturas del manómetro a calibrar con las del equipo de referencia. Se registra la desviación entre ambas lecturas.
Ajuste: Si se detectan desviaciones fuera de las tolerancias aceptables, se puede ajustar el manómetro para corregir estas discrepancias. Algunos manómetros tienen tornillos o mecanismos de ajuste para calibrar internamente la aguja o el sensor.
Documentación: Después de completar la calibración, se documentan los resultados, incluyendo las lecturas del manómetro antes y después de cualquier ajuste, así como la precisión final alcanzada. Esta documentación es importante para mantener un historial de calibración del dispositivo.
Recalibración: Dependiendo de la aplicación y la frecuencia de uso, los manómetros deben ser recalibrados periódicamente para asegurar que continúan proporcionando lecturas precisas. La frecuencia de recalibración puede variar según las normativas del sector o las recomendaciones del fabricante.
¿Qué Manómetro comprar? Tips y Consejos
Al elegir un manómetro, es fundamental considerar varios factores que aseguren que el dispositivo se ajuste a las necesidades específicas de tu aplicación. El tipo de manómetro es una de las primeras decisiones a tomar. Los manómetros analógicos son los más comunes y económicos, ideales para aplicaciones donde se necesita una lectura rápida y sencilla.
Estos están disponibles en varios estilos, como los de tubo Bourdon, de diafragma o de cápsula. Por otro lado, los manómetros digitales ofrecen mayor precisión y la capacidad de registrar datos, siendo perfectos para aplicaciones industriales que requieren monitoreo continuo o integración con sistemas automatizados.
El rango de presión es otro aspecto clave a tener en cuenta. Es vital que el rango de presión del manómetro sea adecuado para la aplicación. Como regla general, se recomienda que el rango máximo de presión del manómetro sea al menos el doble de la presión normal de operación, lo que previene daños al dispositivo y asegura una lectura precisa.
La exactitud del manómetro es igualmente crucial, especialmente en aplicaciones críticas. Los manómetros se clasifican según su precisión, que se expresa como un porcentaje del rango total. Para aplicaciones generales, un manómetro con una precisión del ±1% suele ser suficiente, mientras que para aplicaciones de alta precisión puede ser necesario un dispositivo con una precisión del ±0.5% o mejor.
Las condiciones de operación también influyen en la elección del manómetro. Factores como la temperatura, la vibración y el choque mecánico deben ser considerados. Algunos manómetros pueden no ser precisos o pueden dañarse si se usan en ambientes extremadamente fríos o calientes.
Si el manómetro estará expuesto a vibraciones o choques, es recomendable optar por un modelo con amortiguación de líquido o un diseño robusto. Además, los materiales de construcción deben ser adecuados para el medio que se medirá. Por ejemplo, para medios corrosivos, es esencial un manómetro con materiales resistentes a la corrosión, como el acero inoxidable.
La facilidad de lectura también es importante. Un manómetro con una carátula más grande facilita la lectura, lo cual es crucial en aplicaciones donde la precisión visual es fundamental.
Asimismo, es esencial verificar que el manómetro tenga el tipo de conexión adecuado para la aplicación, ya sea roscada, con brida o una conexión especial. El tamaño de la conexión también debe ser compatible con el equipo o la tubería donde se instalará.
Finalmente, es importante considerar la certificación y normativas que pueda requerir tu aplicación. Si necesitas cumplir con normativas específicas como ASME, EN, o ISO, asegúrate de que el manómetro esté certificado conforme a esos estándares.
También es aconsejable optar por un manómetro que sea fácil de calibrar y mantener, lo que puede reducir costos a largo plazo. Aunque es tentador elegir la opción más económica, es importante evaluar el costo total a largo plazo. Un manómetro de mejor calidad y mayor durabilidad puede resultar más económico en el tiempo, al requerir menos mantenimiento y reemplazos.
Manómetros del Mercado
Les presentamos un listado con diferentes manómetros para equiparte teniendo en cuenta el presupuesto, las características y prestaciones
Quizás te puede interesar
Micrómetros y Calibres
Tabla de Contenidos Introducción Los micrómetros y calibres son instrumentos de medición esenciales en el ámbito de la ingeniería, la fabricación y otras disciplinas donde
Telescopios
Tabla de Contenidos Introducción Los telescopios han sido herramientas esenciales en la exploración del cosmos y en la observación de fenómenos astronómicos desde hace siglos.

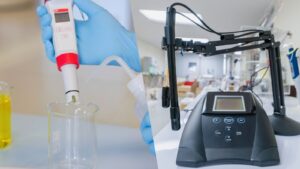

Medidores de PH
